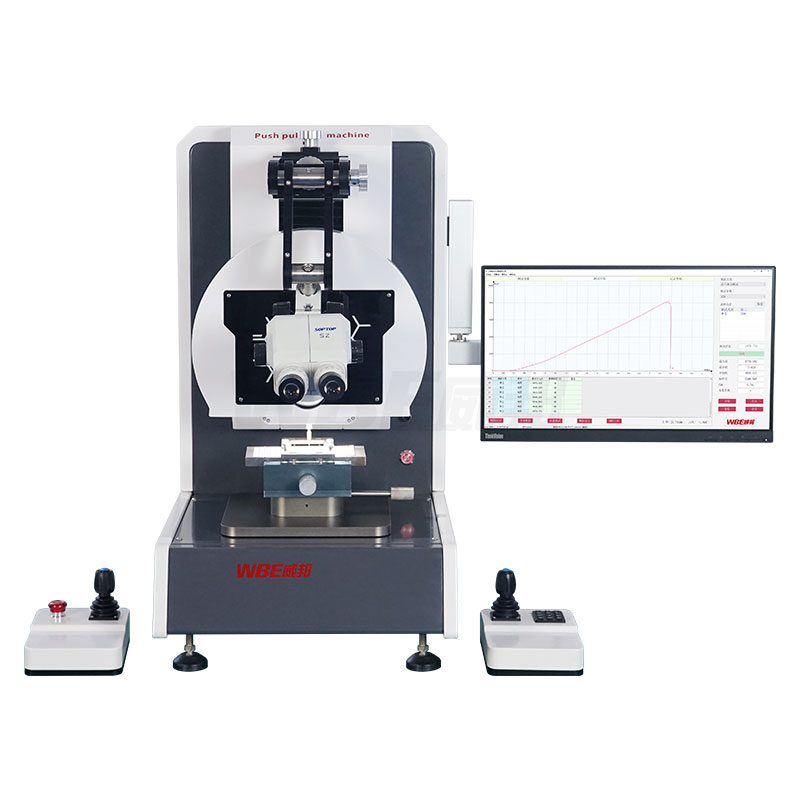

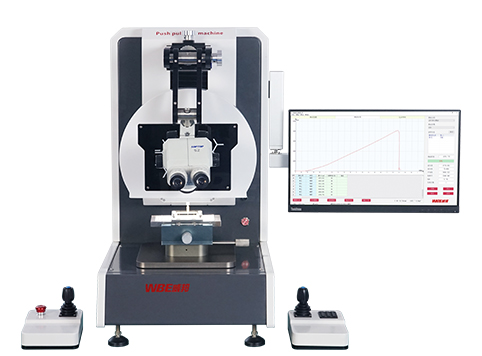

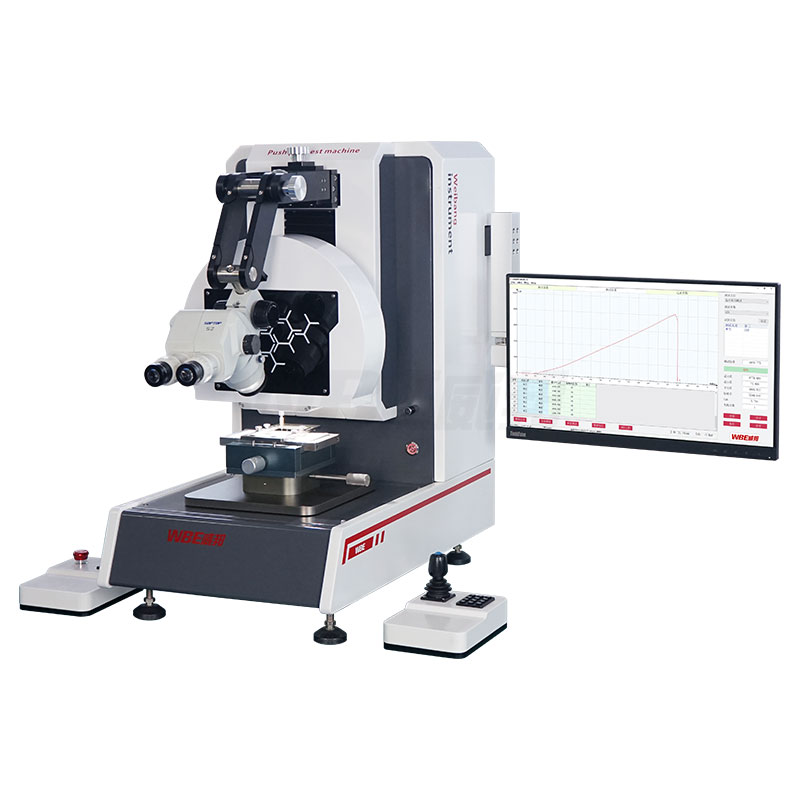

WBE-9088B-6 六模組推拉力機

產品說明：
      WBE-9088B-6六模組推拉力機，英文名Bond Test。是一款六合一自動旋轉的多工位推拉力測試機，廣泛應用于半導體封裝、光通訊器材件封裝、LED封裝、COB/COG工藝測試、軍工研究所材料力學研究、材料可靠性測試等應用領域。

產品別名：
      六工位推拉力機，六合一多模組推拉力測試機，Bond Test，六模組推拉力機，多模組推拉力機

在線咨詢

全國服務咨詢熱線：400-8353-568

產品詳情

產品特點 技術參數

技術規格實力優勢

威邦實力

相關產品

產品詳情

威邦六模組推拉力機：可進行各種推拉力測試，如金球、錫球、芯片、導線、焊接點等，適用半導體&微電子行業進行抽樣或全檢“破壞性”與“非破壞性”測試。

? 本機是國產第一臺六工位推拉力機，較同類產品無論是性能還是可靠性都有著躍升式的體驗煥新，

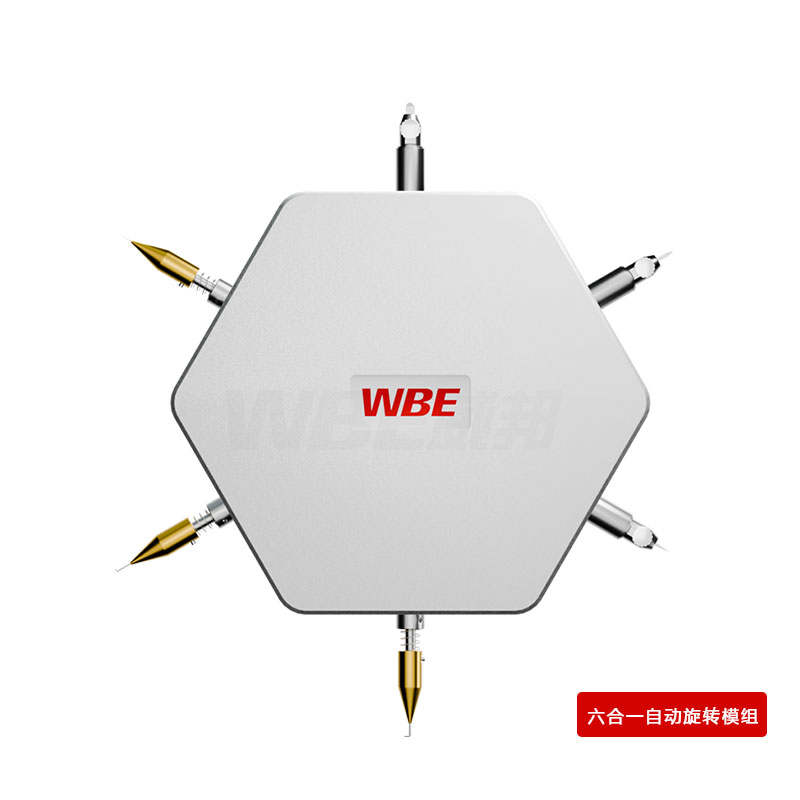

? 六合一模組設計，可任意選擇3拉3推、1拉5推、6推等滿足不同大小量程測試，

? VPM垂直定位技術，

? 自動旋轉定位，

? 智能安全防護

產品特點

滿足標準：

芯片剪切力(DIE SHEAR)	MIL STD 883
球焊剪切力(BALL BOND SHEAR)	ASTM F1269
金球剪切力(AU BALL SHEAR)	JEDEC JESD22-B116
拉線(WIRE PULL) 引線拉力	DT/NDT MIL STD 883
平拔拉力(STUD PULL)	MIL STD 883
倒裝芯片拉力(FLIP CHIP PULL)	JEDEC JESD22-B109
冷/熱拔球拉力(CBP/HBP) 冷/熱焊凸塊拉力	JEITA EIAJ ET-7407
冷拔球冷焊凸塊拉力	JEDEC JESD22-B115
BGA銅柱剪切力(BGA BUMP SHEAR) BGA凸點剪切	JEDEC JESD22-B117A

注：JEDEC 固態技術協會微電子行業的領導標準機構，ASTM 美國材料與試驗協會，MIL STD 美國軍用標準 883微電子器件試驗方法和程序

技術規格

測試量程
推力測試ShearTest-Ball/Die金球/晶片					拉力測試Pull Test-Wire引線/焊線
Transducer	Auto Range（測試范圍）				Transducer	Auto Range（測試范圍）
BS 250G	250g	100g	50g	25g	WP 25G	25g	10g	5g	2.5g
BS 1KG	1kg	500g	250g	100g	WP 50G	50g	25g	10g	5g
BS 5KG	5kg	2.5kg	1kg	500g	WP 100G	100g	50g	25g	10g
BS 20KG	20kg	10kg	5kg	2kg	WP 1KG	1kg	500g	250g	100g
DS 100KG	100kg	50kg	20kg	10kg	WP 5KG	5kg	2.5kg	1kg	500g
DS 200KG	200kg	100kg	50kg	20kg	WP 10KG	10kg	5kg	2.5kg	1kg
DS 500KG	500kg	300kg	250kg	100kg	WP20KG	20kg	10kg	5kg	2kg
拉拔力測試Pull Test Tweezers/ColdBump冷/熱拔球					下壓力測試Push Test-Down/Pull貼片
Transducer	Auto Range（測試范圍）				Transducer	Auto Range（測試范圍）
TP 100G	100g	50g	25g	10g	DP 100G	100g	50g	25g	10g
TP 5KG	5kg	2.5kg	1kg	500g	DP 5KG	5kg	2.5kg	1kg	500g
TP 10KG	10kg	5kg	2.5kg	1kg	DP 10KG	10kg	5kg	2.5kg	1kg
TP 20KG	20kg	10kg	5kg	2kg	DP 20KG	20kg	10kg	5kg	2kg
CBP 2.5KG	2.5kg	1kg	500g	250g	PP 5KG	5kg	2.5kg	1kg	500g
CBP 5KG	5kg	2.5kg	1.25kg	500g	PP 10KG	10kg	5kg	2.5kg	1kg

型號	WBE-9088B-6
X軸行程	100mm
Y軸行程	100mm
Z軸行程	75mm
XYZ軸分辨率	0.1μm
XY軸最大速度	7mm/s
Z最大速度	10mm/s
測試精度	0.1%
剪切高度設置精度	≤1um
顯微鏡	1~60倍
模組切換	六合一自動旋轉模組
平臺夾具	平臺可共享各種夾具，夾具可360度旋轉
重量	95KG
功率	1KW/4.5A
電源	220V±5%, 50-60HZ
外形尺寸	寬430 * 深665 * 高790mm
運動平臺	雙搖桿控制機器四向運動，采用進口傳動部件，確保機臺高速、長久穩定運行
軟件系統	機器自帶電腦，wndows11 操作系統，顯示屏，測試數據實時保存與導出功能
