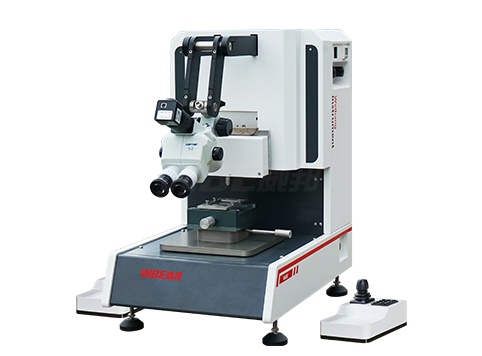

WBE-9089D 推拉力測試儀

產品介紹：
       推拉力測試儀 （Bond Test）可進行微電子引線鍵合后引線焊接強度測試、焊點與基板表面粘接力測試、焊球重復性推力疲勞測試（內引線拉力測試、微焊點推力測試、金球推力測試、芯片剪切力測試、SMT焊接元器件推力測試、BGA矩陣整體推力測試）。

產品別名：
       推拉力試驗機,焊線強度測試機 , 推拉力測試儀,推拉力試驗儀,全自動推拉力測試機，鍵合剪切力測試儀，金線拉力金球推力機，多功能剪切力測試儀

在線咨詢

全國服務咨詢熱線：400-8353-568

產品詳情技術參數

技術規格實力優勢

威邦實力

相關產品

產品詳情

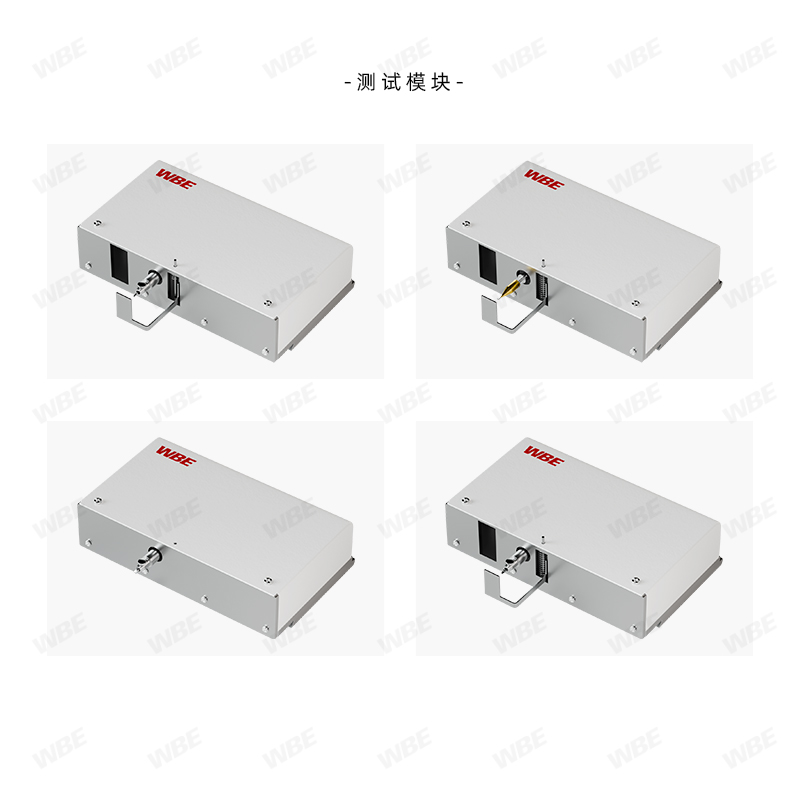

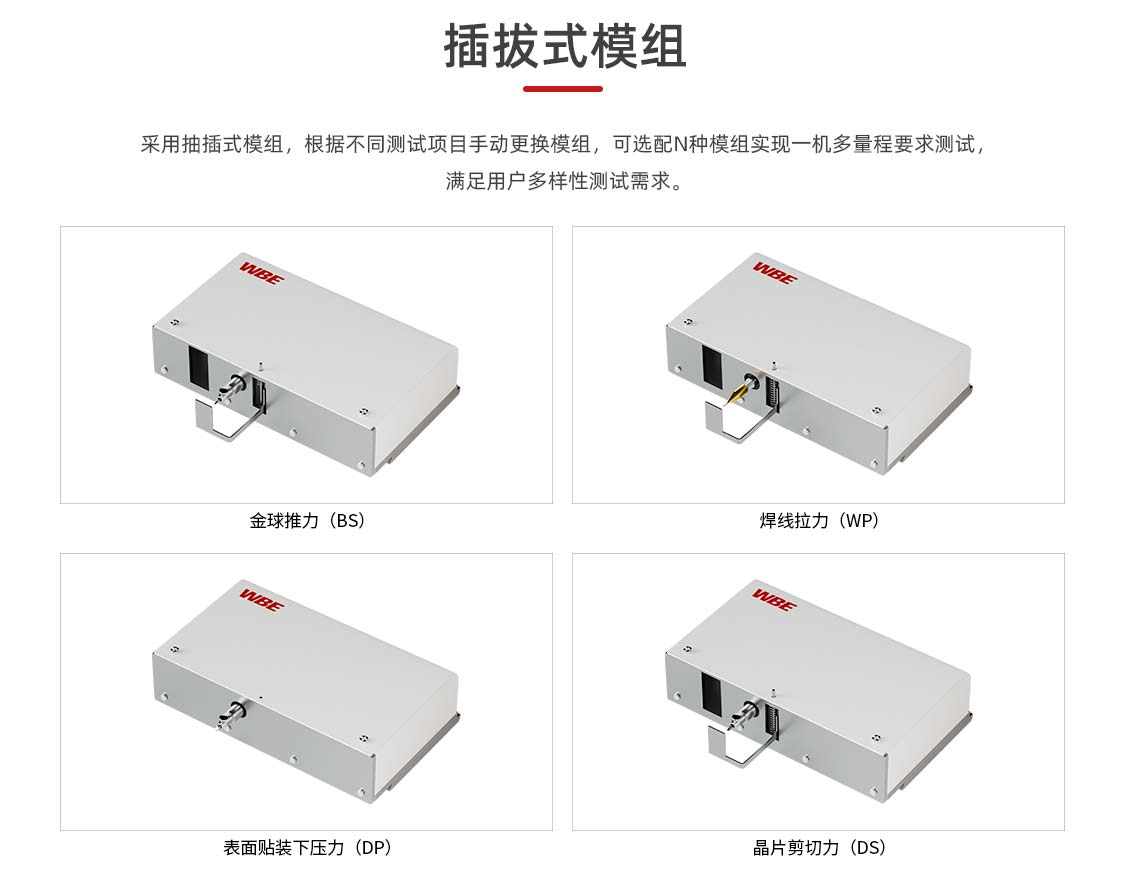

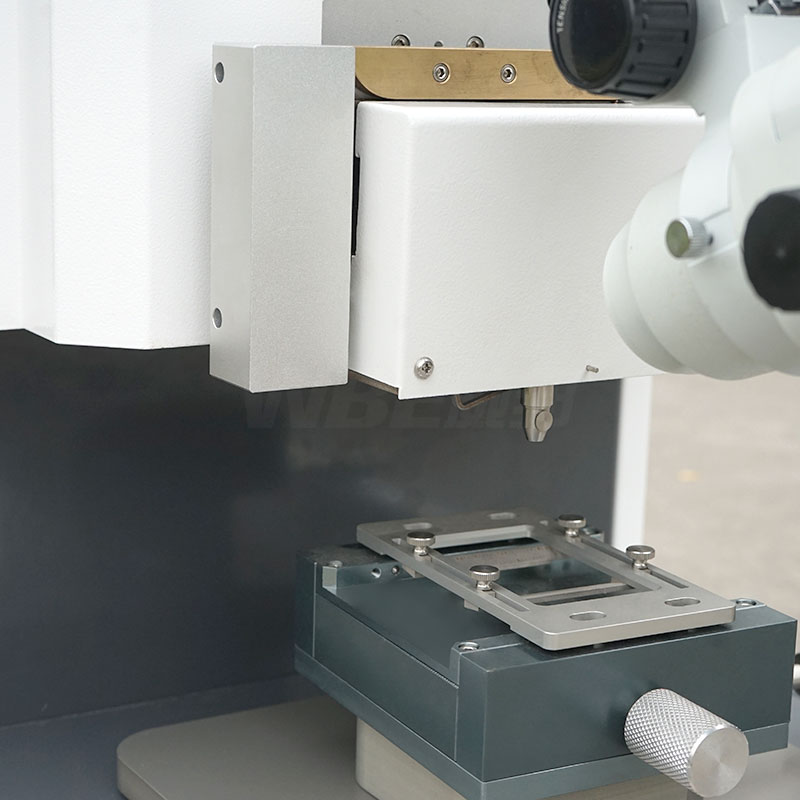

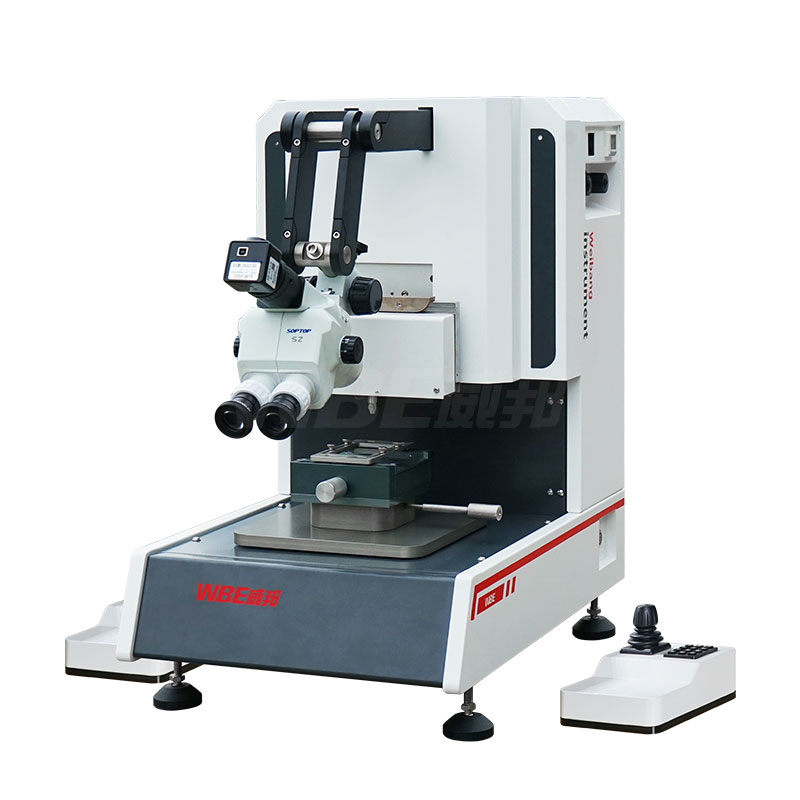

威邦WBE-9089D推拉力測試儀（Bond Test）：是一款插拔式（手動）多模組推拉力測試機，手動更換模組，抽插式模塊，適用功能強，可選配N種模組實現一機多量程要求測試。

1.可執行所有拉力和剪切力（推力）應用，

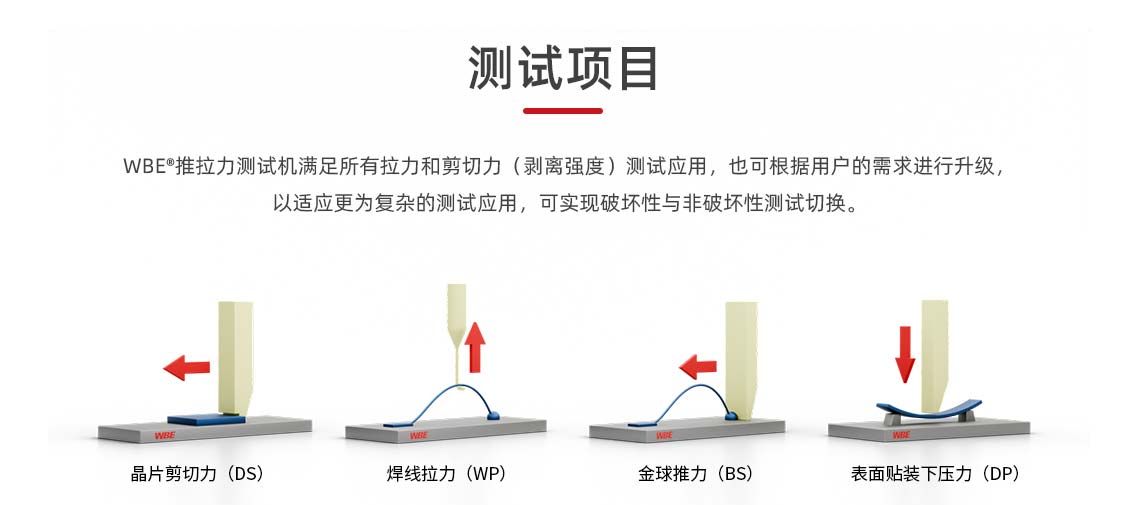

2.具備鍵合線強度拉力測試WP、焊點推力測試BS、焊接芯片剪切力測試DS，下壓力測試DP，

3.每個傳感器采用獨立防碰撞超載保護系統，防止因操作失誤造成精度偏移。

滿足標準：

球焊剪切力(BALL BOND SHEAR)：ASTM F1269、芯片剪切力(DIE SHEAR)：MIL STD 883、金球剪切力(AU BALL SHEAR)：JEDEC JESD22-B116、拉線(WIRE PULL)：DT/NDT MIL STD 883、平拔拉力(STUD PULL)：MIL STD 883、倒裝芯片拉力(FLIP CHIP PULL)：JEDEC JESD22-B109、冷拔球(CBP/HBP)：JEITA EIAJ ET-7407、冷拔球：JEDEC JESD22-B115、BGA銅柱剪切力(BGA BUMP SHEAR)：JEDEC JESD22-B117A

技術規格

推拉力測試儀
型號	WBE-9089D	WBE-9088B
外型尺寸（W寬D深H高）	430665790mm

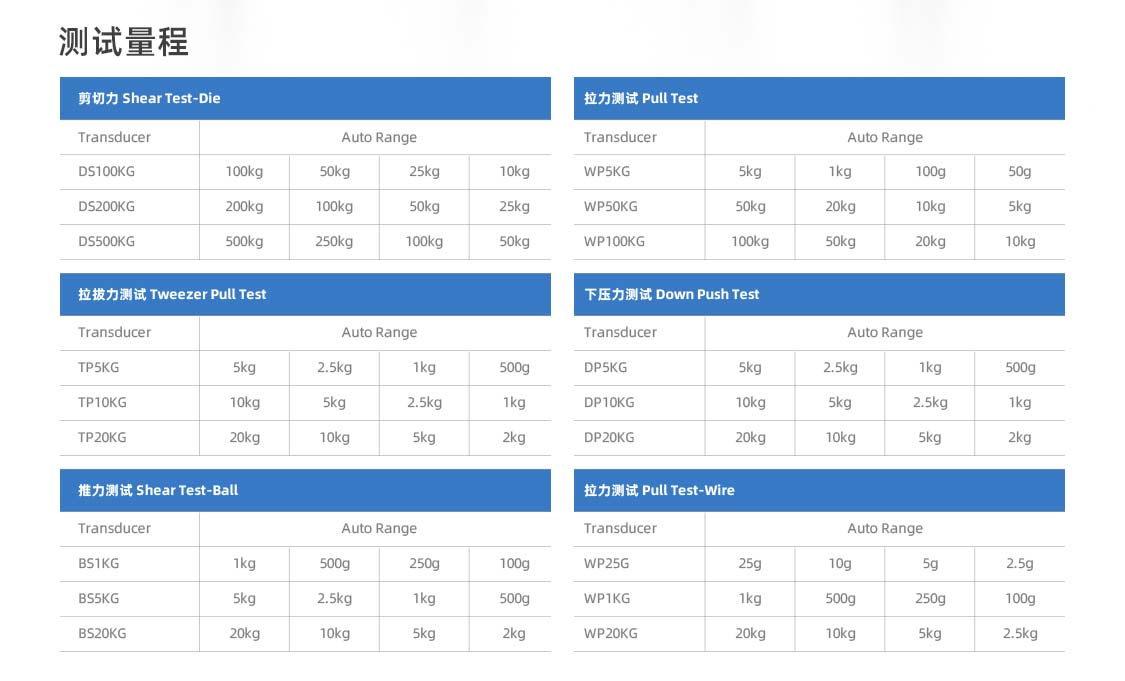

拉力常用量程	50g,100g,200g,250g,1kg,5kg,10kg,20kg,50kg,100kg（可定制其它量程）
推力常用量程	250g,1kg,5Kg,10kg,20kg,50kg,100kg,200kg,300kg,500kg（可定制其它量程）
測試精度	±0.1% FS/土0.05% FS
X軸行程	有效行程100mm，最大速度7mm/秒，分辯率0.1μm
Y軸行程	有效行程100mm，最大速度7mm/秒，分辯率0.1μm
Z軸行程	有效行程100mm，最大速度10mm/秒，分辯率0.1μm
Z軸測試最小定位高度	≤1μm
顯微鏡	1~60倍（按要求選擇）
壓縮空氣	4.5~6Bar
真空供應	550mm Hg
模組切換	手動換模組，可選配N種模組實現一機多量程要求測試	自動切換模組，可轉換拉力，不同量程推力，下壓力等測試要求

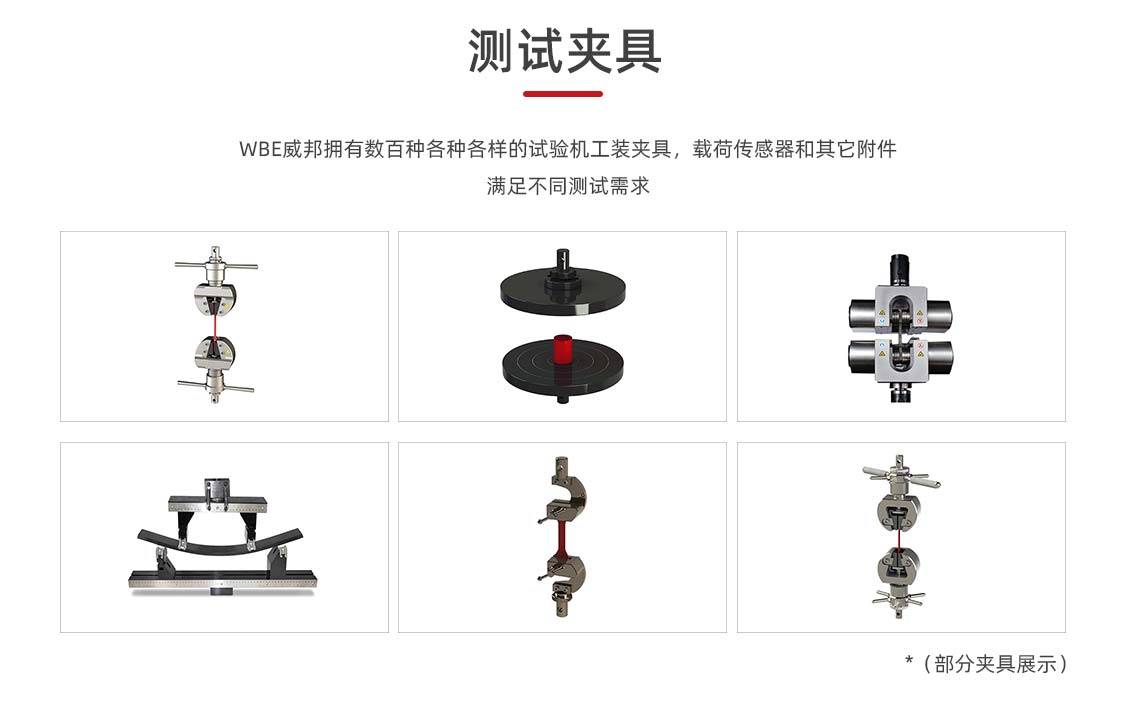

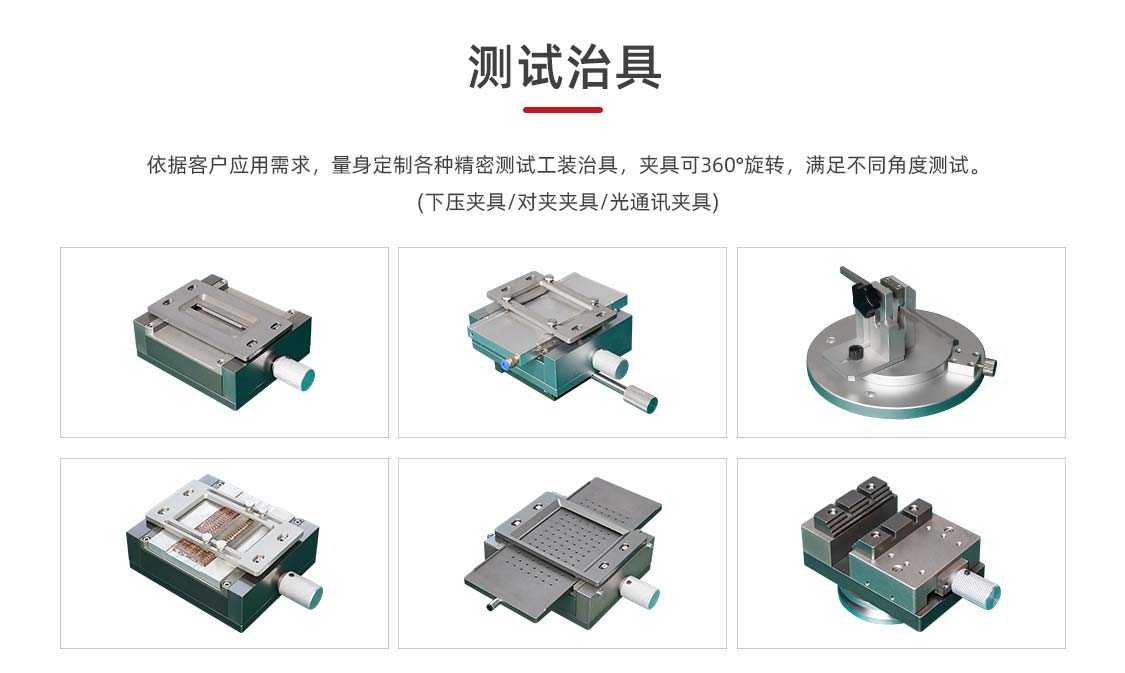

平臺夾具	可共享各種測試夾具

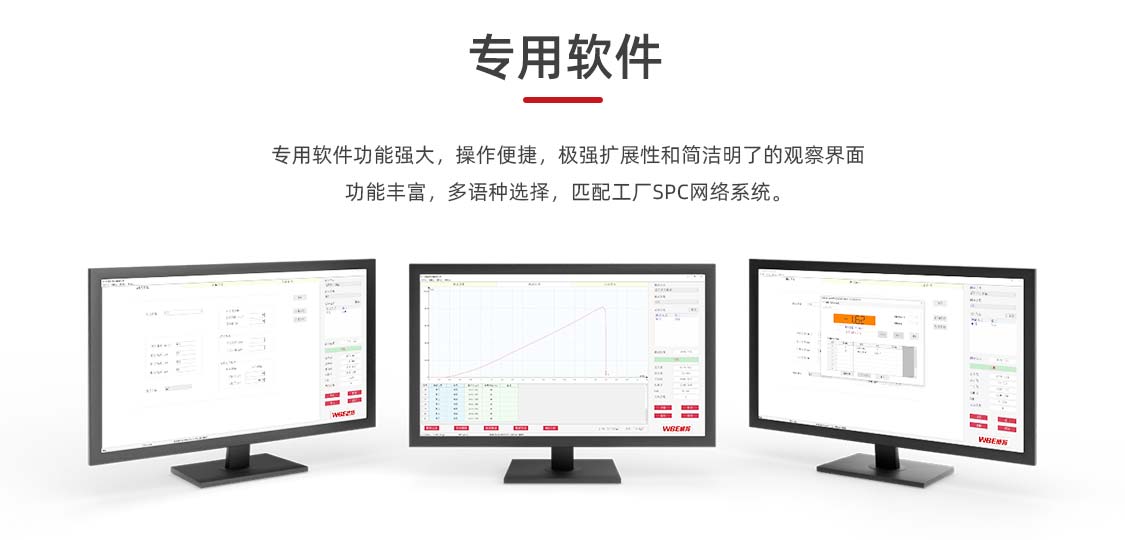

電腦系統	windows操作系統
軟件可開放選擇	剪切力/推力測試、拉力測試、下壓力測試、拉拔力測試，疲勞測試、尺寸量測
重量	95kg
功率	1KW/4.5A
電源	110V AC 60Hz 或220V AC50Hz.10A
