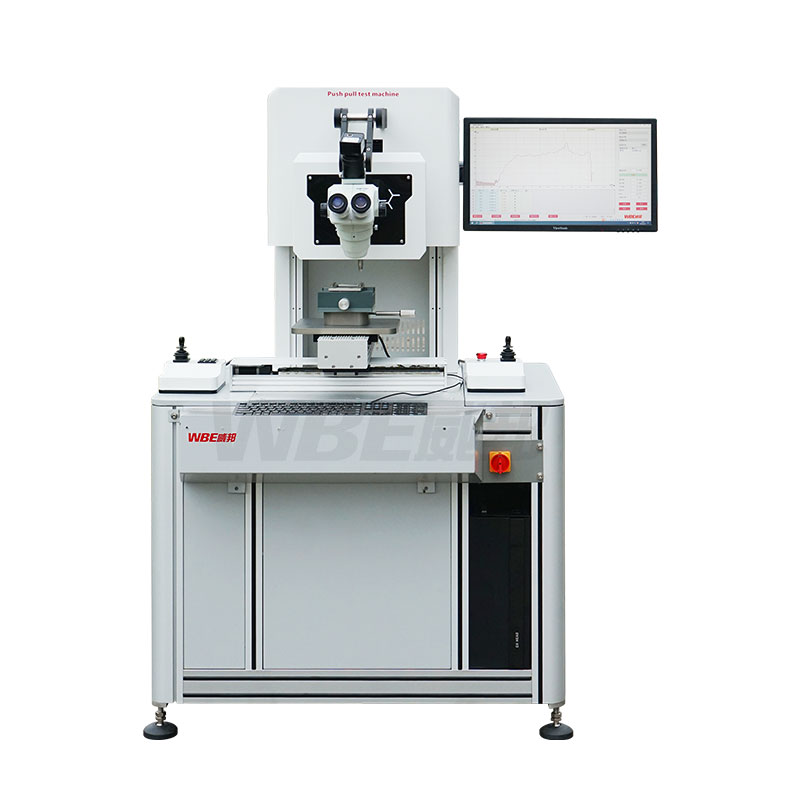

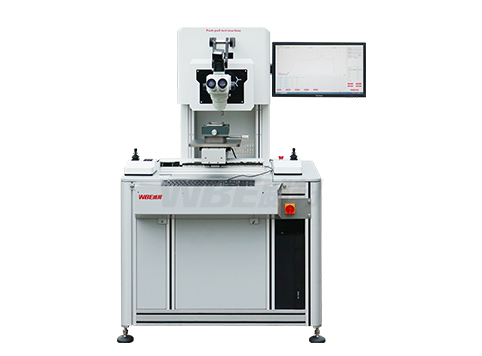

威邦WBE-9089B大行程推拉力測試機(Large Stroke Bond Test):是一款多功能、大行程推拉力測試機,滿足拉力(WP)、剪切力/剝離強度(DS)、推力(BS)、下壓力(DP)測試應用,支持破壞性和非破壞性2種選項,該設備無論測試精度、重復可靠性、操控性和外觀設計,均達到世界一流的水平。
?
滿足標準:
球焊剪切力(BALL BOND SHEAR):ASTM F1269、芯片剪切力(DIE SHEAR):MIL STD 883、金球剪切力(AU BALL SHEAR):JEDEC JESD22-B116、拉線(WIRE PULL):DT/NDT MIL STD 883、平拔拉力(STUD PULL):MIL STD 883、倒裝芯片拉力(FLIP CHIP PULL):JEDEC JESD22-B109、冷拔球(CBP/HBP):JEITA EIAJ ET-7407、冷拔球:JEDEC JESD22-B115、BGA銅柱剪切力(BGA BUMP SHEAR):JEDEC JESD22-B117A
?
?
大行程推拉力機 | |
型號 | WBE-9089B |
外型尺寸 (W寬*D深*H高) |
1200*900*1550mm |
拉力常用量程 | 50g,100g,200g,250g,1kg,5kg,10kg,20kg,50kg,100kg(可定制其它量程) |
推力常用量程 | 250g,1kg,5Kg,10kg,20kg,50kg,100kg,200kg,300kg,500kg(可定制其它量程) |
測試精度 | ±0.1% FS/土0.05% FS |
X軸行程 | 有效行程500mm,最大速度7mm/秒,分辯率0.1μm |
Y軸行程 | 有效行程500mm,最大速度7mm/秒,分辯率0.1μm |
Z軸行程 | 有效行程100mm,最大速度10mm/秒,分辯率0.1μm |
Z軸測試最小定位高度 | ≤1μm |
顯微鏡 | 1~60倍(按要求選擇) |
壓縮空氣 | 4.5~6Bar |
真空供應 | 550mm Hg |
模組切換 | 自動切換模組(3~6模組可選) |
平臺夾具 | 可共享各種測試夾具 |
電腦系統 | windows操作系統, |
重量 | 195kg |
功率 | 1KW/4.5A |
電源 | 110V AC 60Hz 或220V AC50Hz.10A |
