產品介紹：
WBE-9088B芯片剪切力測試機（Bond Test）是一款高精度，多功能的芯片推拉力測試機，廣泛應用于芯片測試環節以及總體集成封裝工藝的生產過程測試和產品失效測試。
產品別名：芯片推力測試機，焊線強度測試機，半導體推拉力測試機，晶圓推拉力測試機，晶片剪切力測試機……
在線咨詢
全國服務咨詢熱線：400-8353-568
?

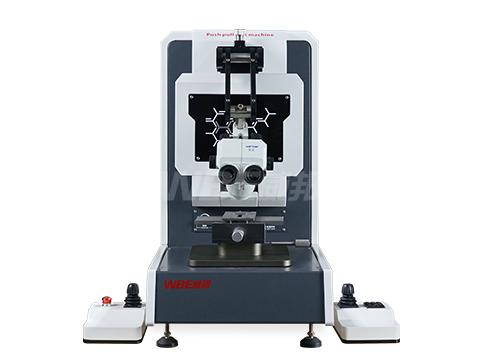

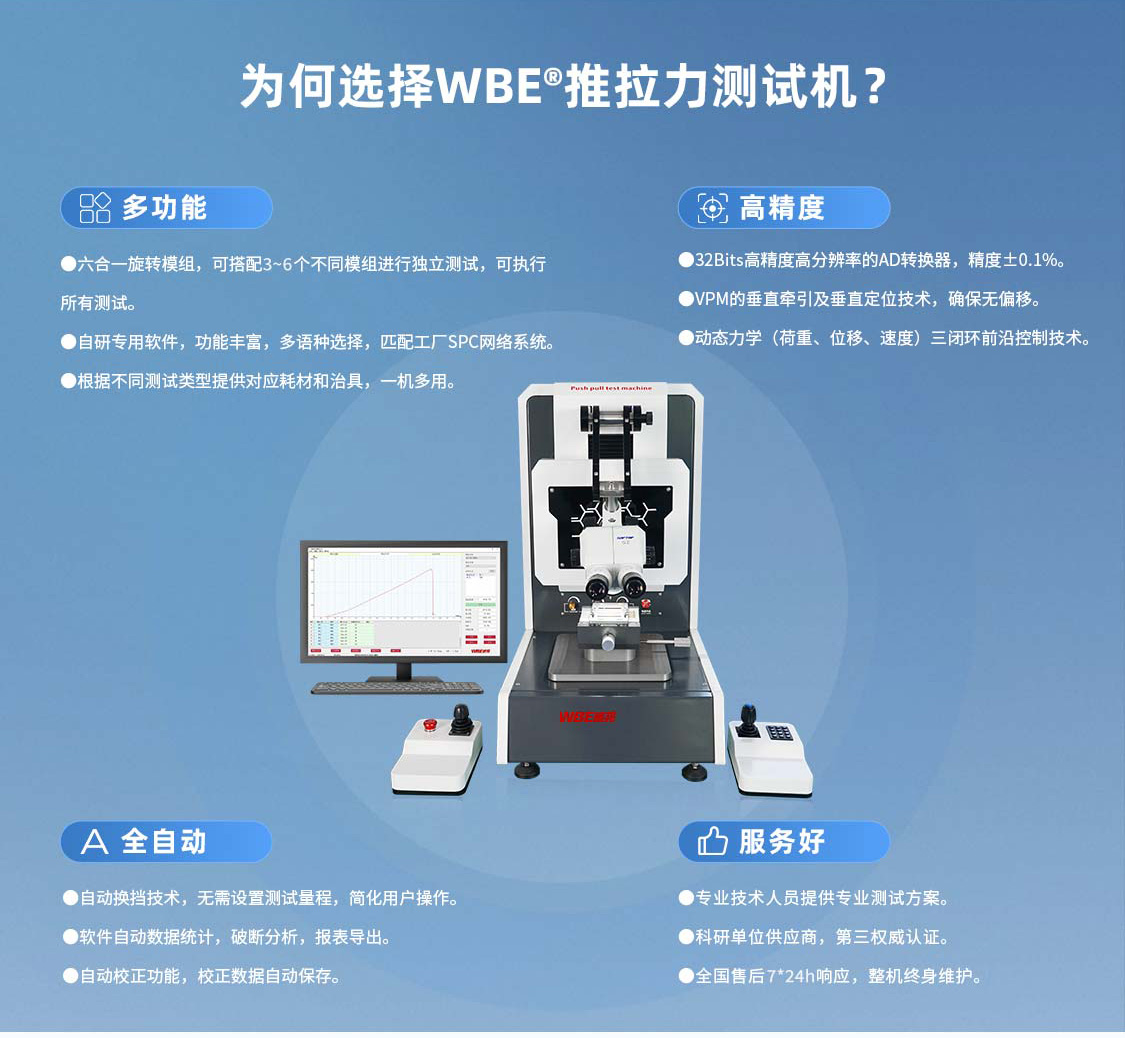

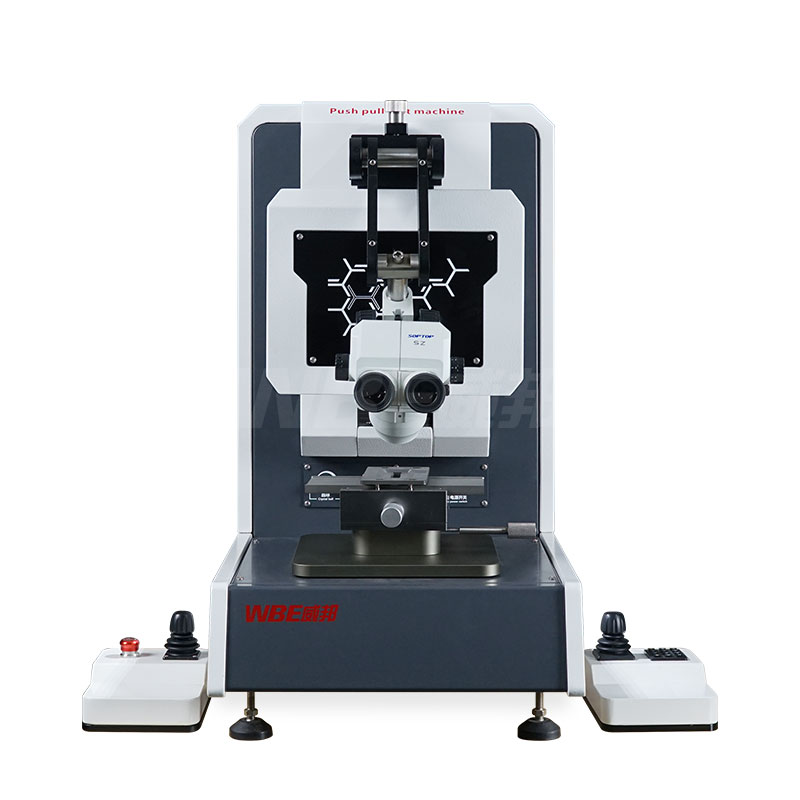

威邦WBE-9088B芯片剪切力測試機：是一款多功能，高精度，全自動芯片推拉力測試機（Bond Test），廣泛應用于芯片半導體、LED、太陽能、晶片封裝的品質測試和工藝分析，支持破壞性與非破壞性2種測試切換。
?

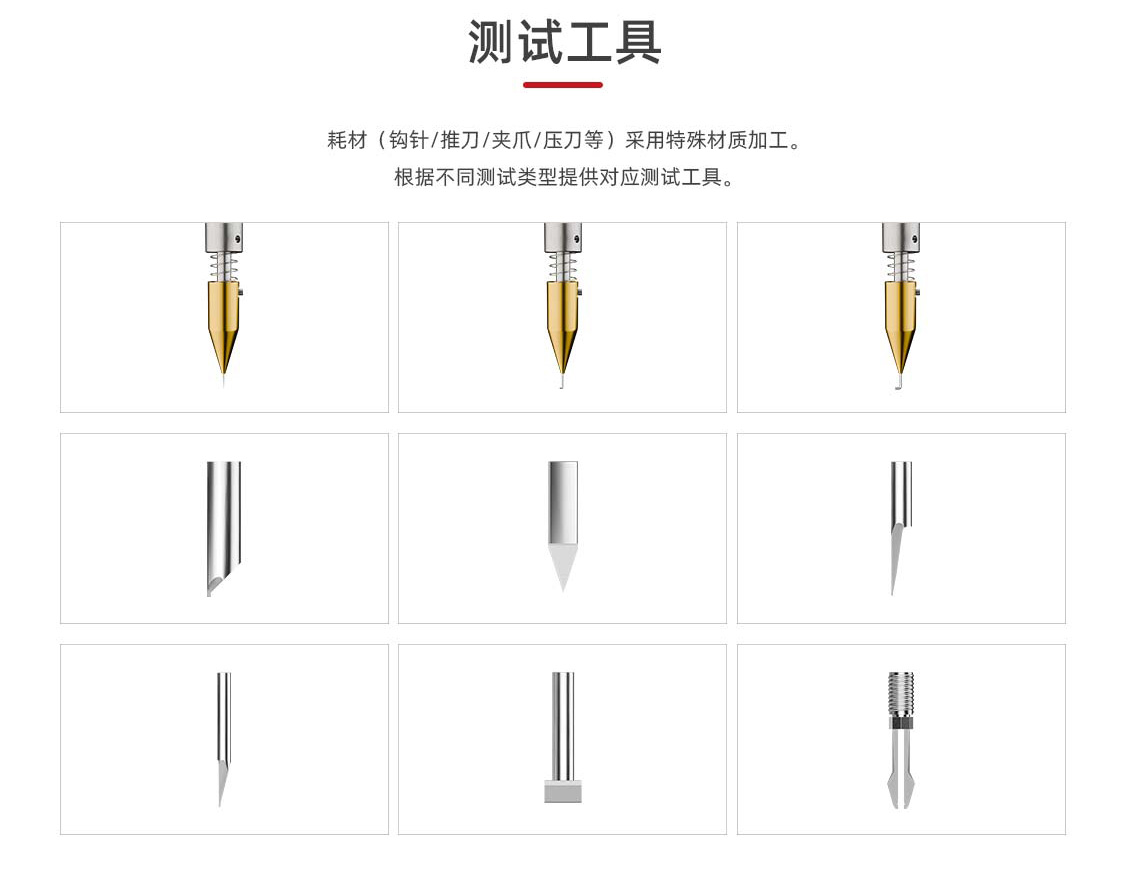

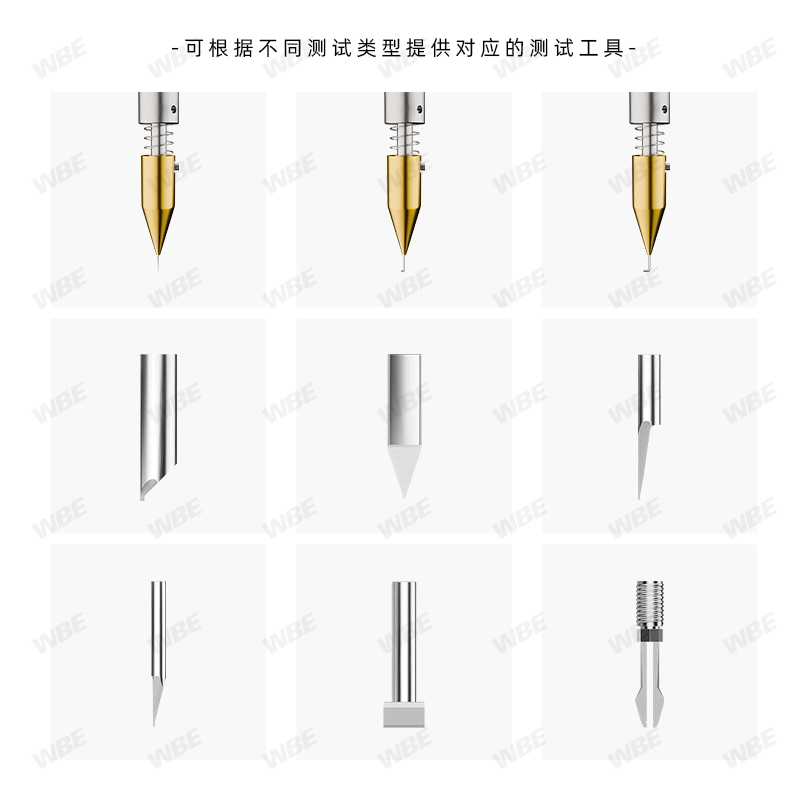

1. 能夠執行所有拉力和剪切力應用，規格豐富的鉤針、負載刀具、鉗爪可以測試各種尺寸和類型的樣品，

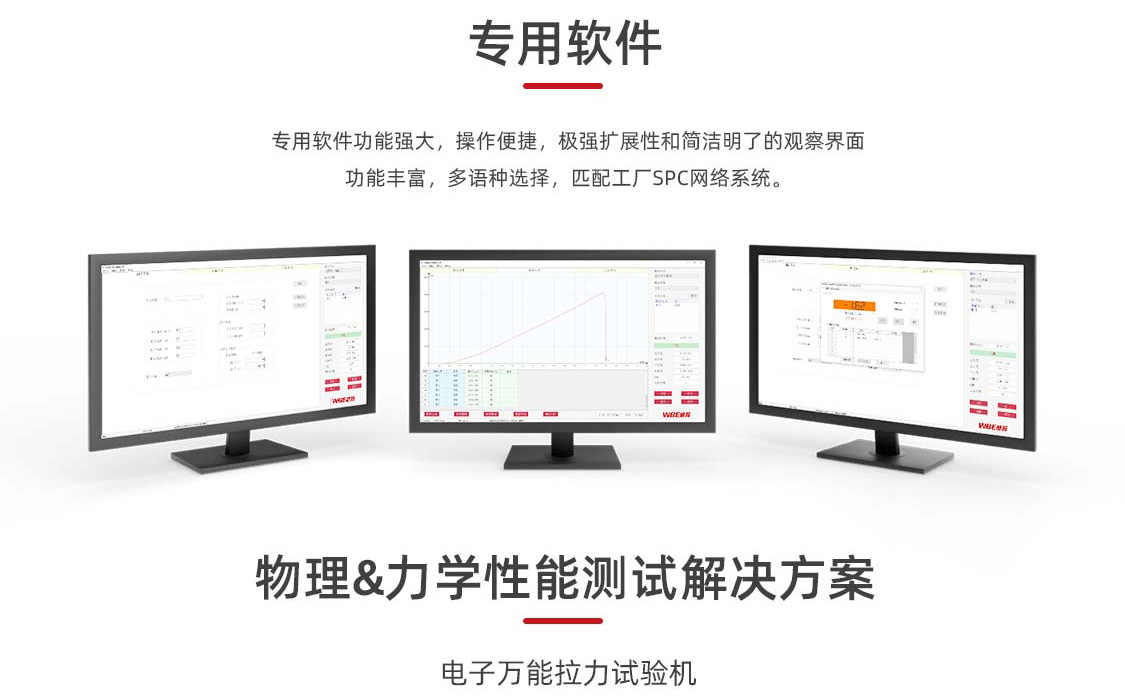

2.專用軟件功能強大，操作簡單，自帶CPK、MES、曲線、Excel表格數據導出，
3.測試方式均采用VPM垂直牽引和垂直定位技術，每個傳感器采用獨立防碰撞超載保護系統，防止因操作失誤造成精度偏移。

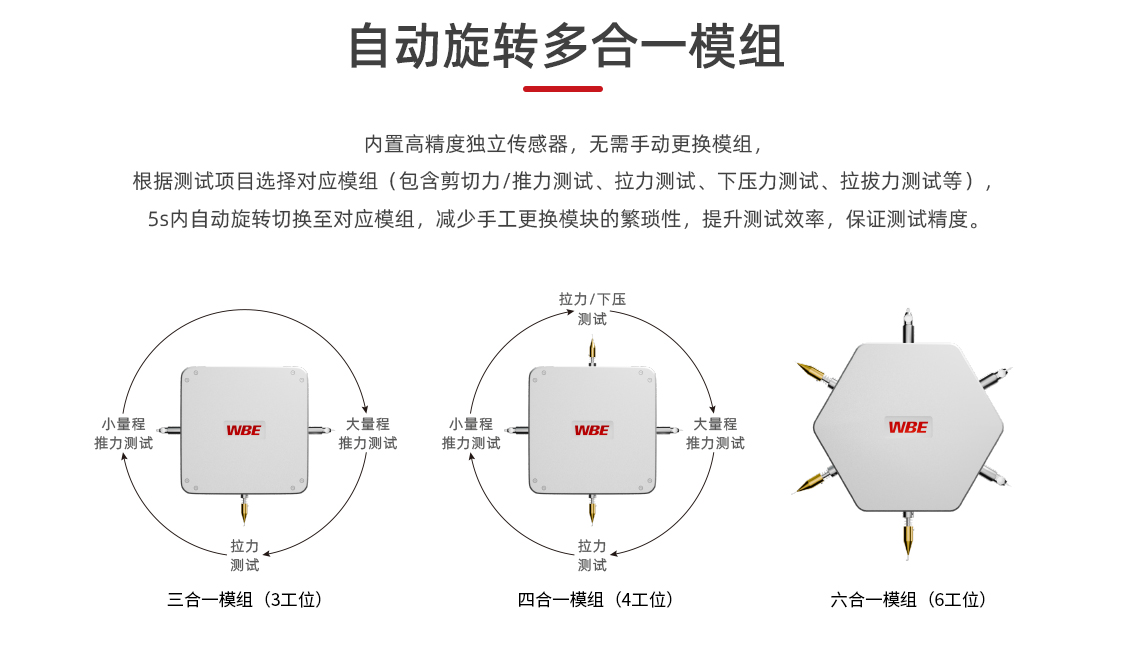

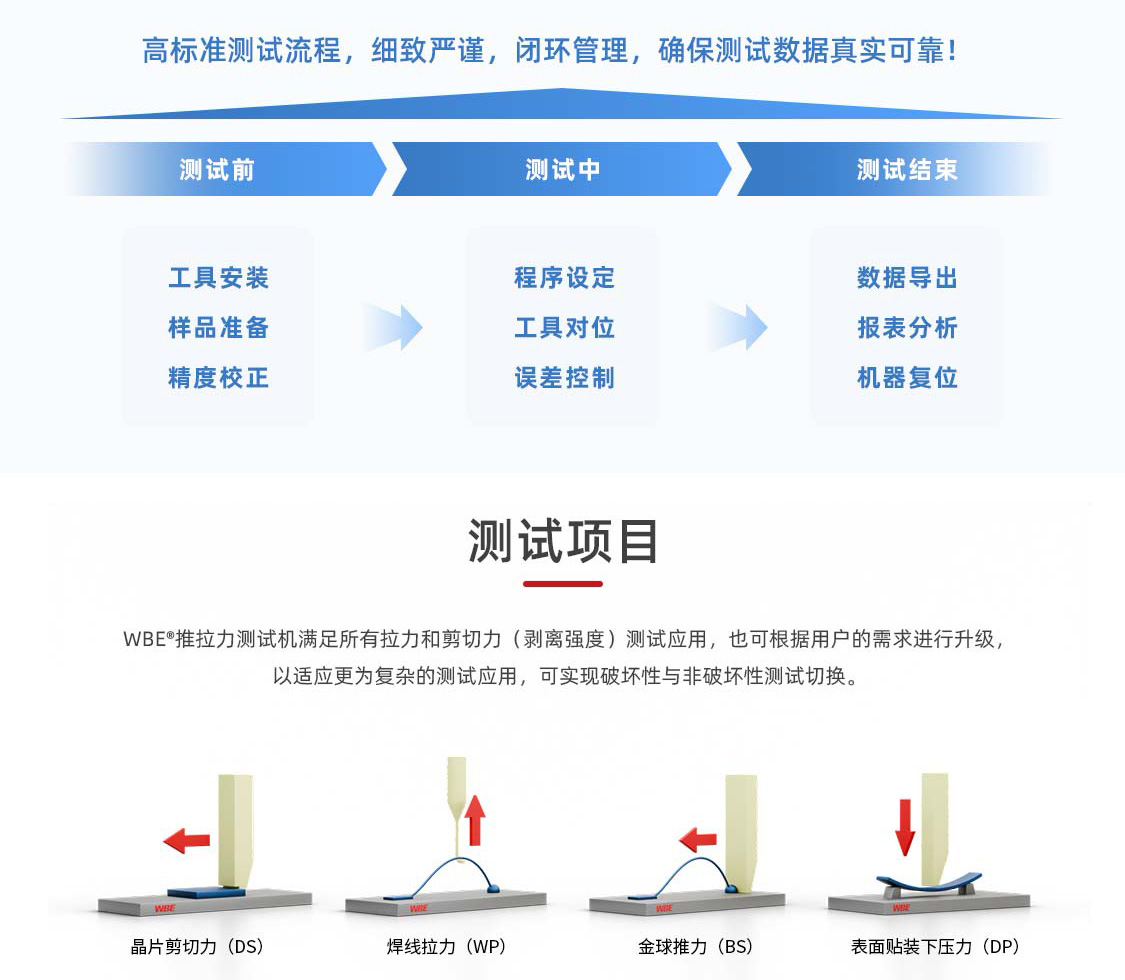

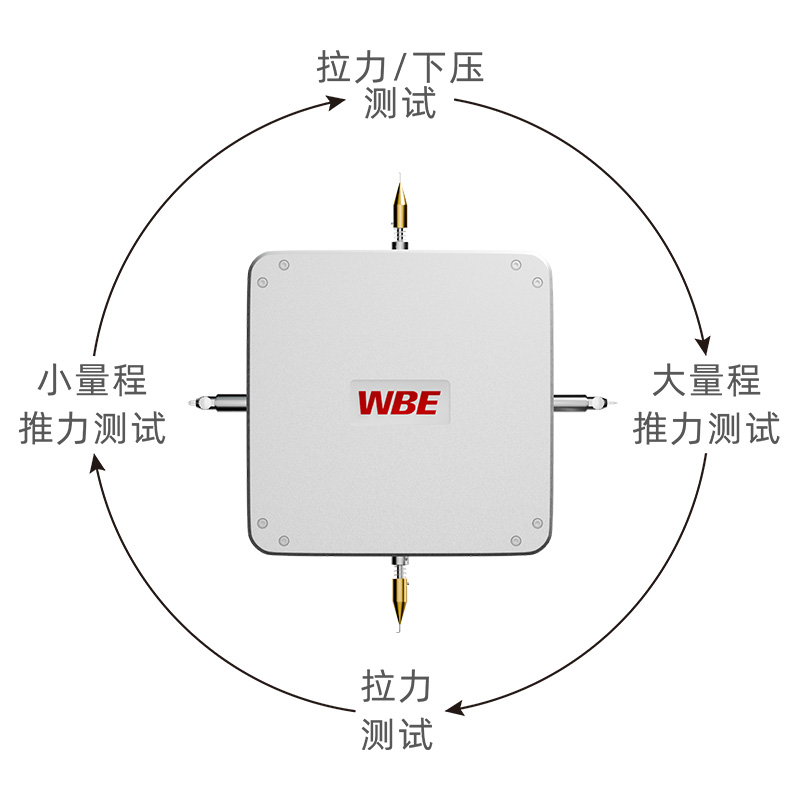

4.多合一測試模組，自動旋轉更換模組，適用于各種拉、剝、推或剪切應用。
?
滿足標準：
| 芯片剪切力(DIE SHEAR) | MIL STD 883 |
| 球焊剪切力(BALL BOND SHEAR) | ASTM F1269 |
| 金球剪切力(AU BALL SHEAR) | JEDEC JESD22-B116 |
| 拉線(WIRE PULL) 引線拉力 |
DT/NDT MIL STD 883 |
| 平拔拉力(STUD PULL) | MIL STD 883 |
| 倒裝芯片拉力(FLIP CHIP PULL) | JEDEC JESD22-B109 |
| 冷/熱拔球拉力(CBP/HBP) 冷/熱焊凸塊拉力 |
JEITA EIAJ ET-7407 |
| 冷拔球 冷焊凸塊拉力 |
JEDEC JESD22-B115 |
| BGA銅柱剪切力(BGA BUMP SHEAR) BGA凸點剪切 |
JEDEC JESD22-B117A |
注：JEDEC 固態技術協會? 微電子行業的領導標準機構，ASTM? 美國材料與試驗協會，MIL STD 美國軍用標準 883微電子器件試驗方法和程序

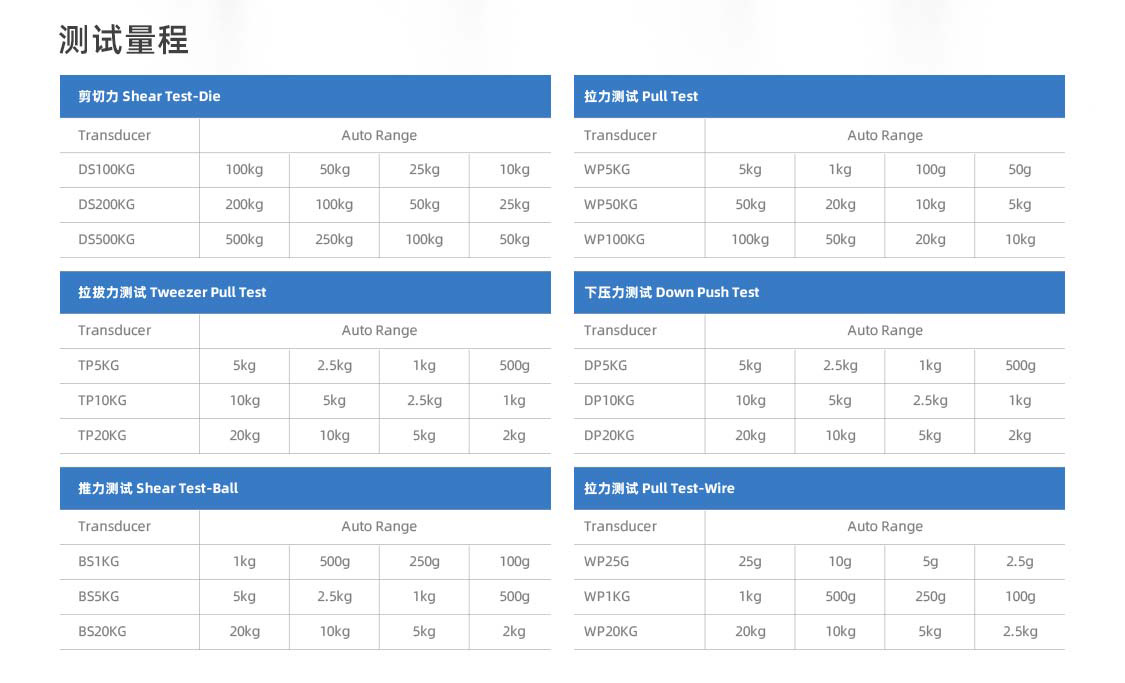

| 測試量程 | |||||||||
| 推力/剪切力測試ShearTest-Ball/Die | 拉力測試Pull Test-Wire | ||||||||
| Transducer | Auto Range（測試范圍） | Transducer | Auto Range（測試范圍） | ||||||
| BS 250G | 250g | 100g | 50g | 25g | WP 25G | 25g | 10g | 5g | 2.5g |
| BS 1KG | 1kg | 500g | 250g | 100g | WP 50G | 50g | 25g | 10g | 5g |
| BS 5KG | 5kg | 2.5kg | 1kg | 500g | WP 100G | 100g | 50g | 25g | 10g |
| BS 20KG | 20kg | 10kg | 5kg | 2kg | WP 1KG | 1kg | 500g | 250g | 100g |
| DS 100KG | 100kg | 50kg | 20kg | 10kg | WP 5KG | 5kg | 2.5kg | 1kg | 500g |
| DS 200KG | 200kg | 100kg | 50kg | 20kg | WP 10KG | 10kg | 5kg | 2.5kg | 1kg |
| DS 500KG | 500kg | 300kg | 250kg | 100kg | WP 20KG | 20kg | 10kg | 5kg | 2kg |
| 拉拔力測試Pull Test Tweezers/ColdBump | 下壓力測試Push Test-Down/Pull | ||||||||
| Transducer | Auto Range（測試范圍） | Transducer | Auto Range（測試范圍） | ||||||
| TP 100G | 100g | 50g | 25g | 10g | DP 100G | 100g | 50g | 25g | 10g |
| TP 5KG | 5kg | 2.5kg | 1kg | 500g | DP 5KG | 5kg | 2.5kg | 1kg | 500g |
| TP 10KG | 10kg | 5kg | 2.5kg | 1kg | DP 10KG | 10kg | 5kg | 2.5kg | 1kg |
| TP 20KG | 20kg | 10kg | 5kg | 2kg | DP 20KG | 20kg | 10kg | 5kg | 2kg |
| CBP 2.5KG | 2.5kg | 1kg | 500g | 250g | PP 5KG | 5kg | 2.5kg | 1kg | 500g |
| CBP 5KG | 5kg | 2.5kg | 1.25kg | 500g | PP 10KG | 10kg | 5kg | 2.5kg | 1kg |
| ? | |||||||||
| 型號Model | WBE-9088B | ||||||||
| X軸行程 | 100mm | ||||||||
| Y軸行程 | 100mm | ||||||||
| Z軸行程 | 100mm | ||||||||
| XYZ軸分辨率 | 0.1μm | ||||||||
| XY軸最大速度 | 7mm/s | ||||||||
| Z最大速度 | 10mm/s | ||||||||
| 測試精度 | 0.1% | ||||||||
| 剪切高度設置精度 | ≤1um | ||||||||
| 顯微鏡 | 1~60倍 | ||||||||

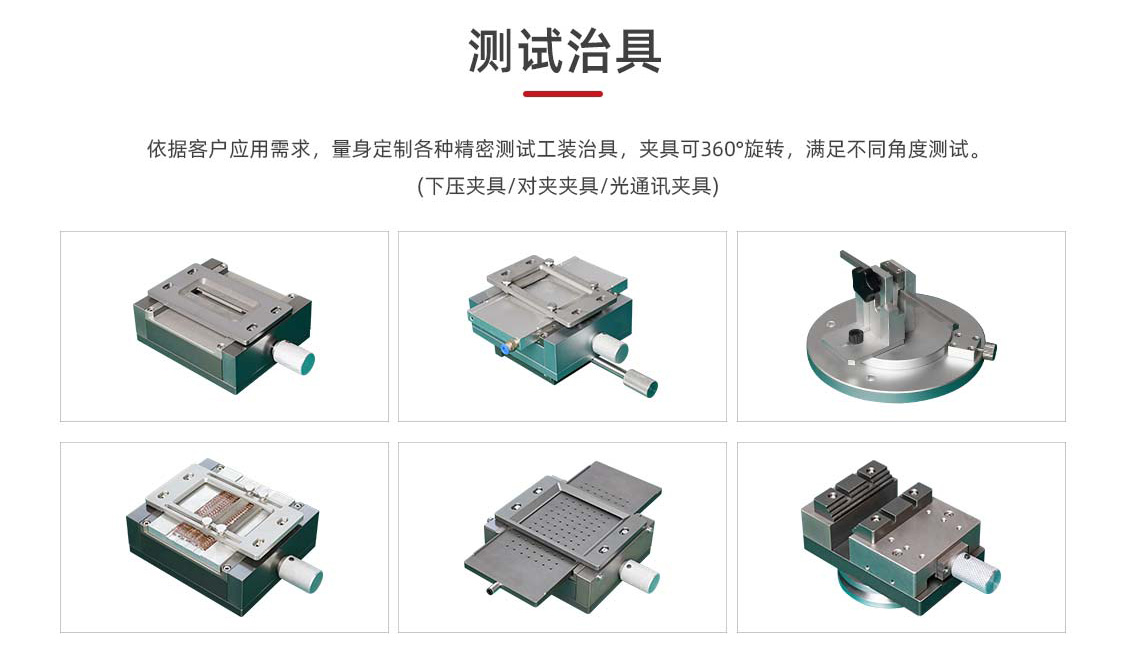

| 平臺夾具 | 平臺可共享各種夾具，夾具可360度旋轉 | ||||||||
| 重量 | 95KG | ||||||||
| 功率 | 1KW/4.5A | ||||||||
| 電源 | 220V±5%, 50-60HZ | ||||||||
| 外形尺寸 | 寬430 * 深665 * 高790mm | ||||||||
| 運動平臺 | 雙搖桿控制機器四向運動，采用進口傳動部件，確保機臺高速、長久穩定運行 | ||||||||
| 軟件系統 | 機器自帶電腦，wndows11 操作系統，雙顯示屏，測試數據實時保存與導出功能 | ||||||||
