產品介紹：

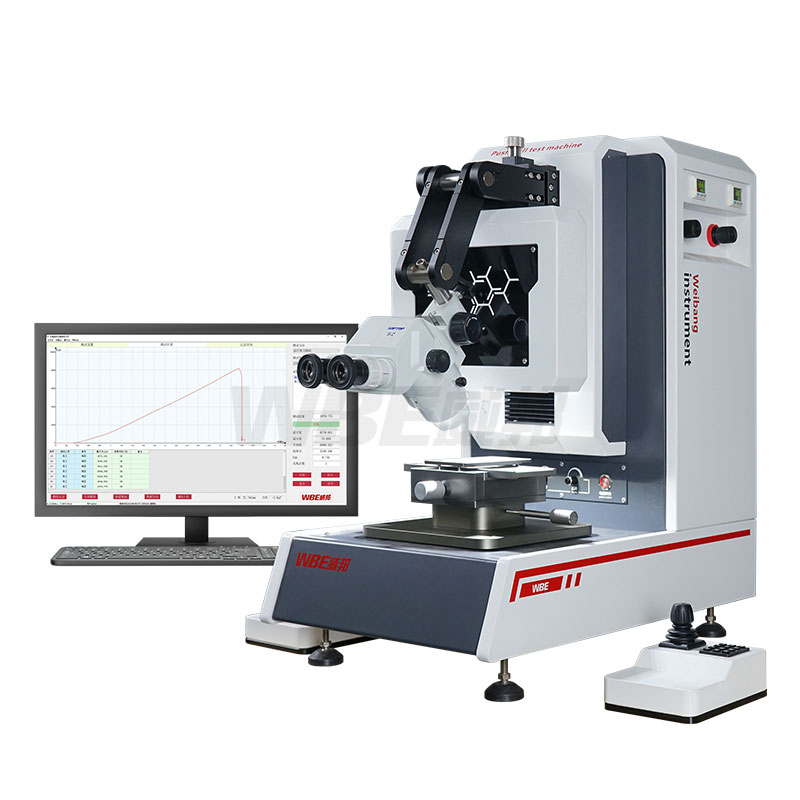

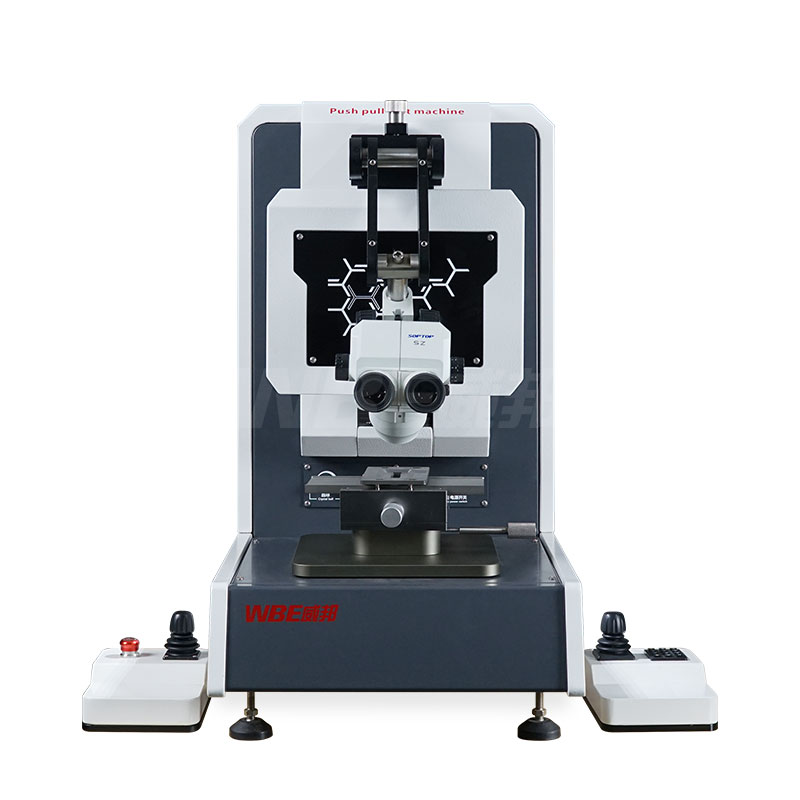

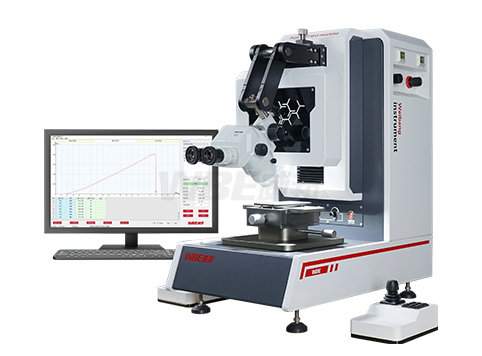

WBE-9088B焊線強度測試儀（Bond Test）又名推拉力測試機，具備鍵合線強度拉力測試、焊點推力測試和芯片剪切力測試，可以實現破壞性測試與非破壞性測試的切換。
產品別名：推拉力測試儀，焊接強度測試機，鍵合拉力試驗機，微焊點推力測試機
在線咨詢
全國服務咨詢熱線：400-8353-568
?
威邦WBE-9088B焊線強度測試儀：是一款多功能，高精度，全自動推拉力測試機，能夠執行所有拉力和剪切力（推力）應用，也可升級進行錫球剪切力、晶粒剪切力、凸塊拉力、矢量拉力或鑷鉗拉力測試。
?
1 焊帶拉力測試-多種鉤，鉗爪等負載刀具可以測試各種尺寸和類型的樣品。
2 熱碰/針拉測試-測試印刷電路板材料及低焊料凸點。
3 銅線第一焊球拉力，晶片剪切力、銅柱凸塊的拉力測試-定制的拉力鉗爪可以在這項重要的連接處進行撕拉力測試。
4 拉力剪切力疲勞測試-疲勞分析正成為評估焊點可靠性的一種越來越重要的方法，調節軟、硬件可采用拉力和剪切力兩種模式進行疲勞測試。
5 鈍化層剪切測試–使用軟件和特定負載刀具可進行焊球剪切力測試，而不受鈍化層的限制。
?
滿足標準：
球焊剪切力(BALL BOND SHEAR)：ASTM F1269、芯片剪切力(DIE SHEAR)：MIL STD 883、金球剪切力(AU BALL SHEAR)：JEDEC JESD22-B116、拉線(WIRE PULL)：DT/NDT MIL STD 883、平拔拉力(STUD PULL)：MIL STD 883、倒裝芯片拉力(FLIP CHIP PULL)：JEDEC JESD22-B109、冷拔球(CBP/HBP)：JEITA EIAJ ET-7407、冷拔球：JEDEC JESD22-B115、BGA銅柱剪切力(BGA BUMP SHEAR)：JEDEC JESD22-B117A
?
?
| 焊線強度測試儀 | |
| 型號 | WBE-9088B |
| 模組切換 | 自動切換模組（3~6模組可選） 剪切力/推力模組、拉力模組、下壓力模組、拉拔力模組可選并可每種模組選擇多個 |
| 外型尺寸 （W寬*D深*H高） |
430*665*790mm |
| 拉力量程 | 50g,100g,200g,250g,1kg,5kg,10kg,20kg,50kg,100kg（其他量程商定） |
| 推力量程 | 250g,1kg,5Kg,10kg,20kg,50kg,100kg,200kg,300kg,500kg（其他量程商定） |
| 測試精度 | 0.1% |
| X軸行程 | 有效行程100mm，最大速度7mm/s |
| Y軸行程 | 有效行程100mm，最大速度7mm/s |
| Z軸行程 | 有效行程100mm，最大速度10mm/s |
| 定位精度 | ±5um以內 |
| 分辨率 | 0.1μm |
| Z軸測試最小定位高度 | ≤1μm |
| 顯微鏡 | 1~60倍 |
| 壓縮空氣 | 4.5~6Bar |
| 真空供應 | 550mm Hg |
| 平臺夾具 | 平臺可共享各種夾具，夾具可360度旋轉 |
| 電腦系統 | 機器自帶電腦windows操作系統，軟件操作簡單，可顯示測試數據及力值分布曲線 |
| 軟件可開放選擇 | 剪切力/推力測試、拉力測試、下壓力測試、拉拔力測試，疲勞測試、尺寸量測 |
| 重量 | 95KG |
| 功率 | 1KW/4.5A |
| 電源 | 220V±5%, 50-60HZ |
