鏈輪調整油缸下置式（B/D）液壓萬能試驗機是主要面向高速公路、鐵路、港口、水電工程建設施工、監理用戶需求設計的，該機型整機高度較低、結構簡單、成本較低、轉場運輸方便。為各施工單位所青睞，但是鏈輪空間調整機構的可靠性較差、拉伸空間在上部造成操作不夠方便、實驗操作勞動強度較大。

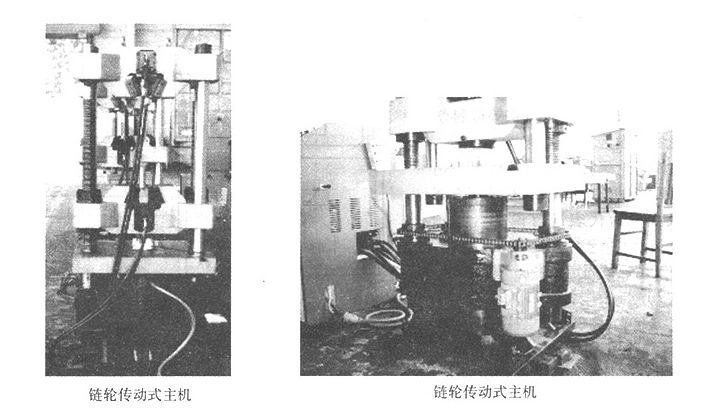

以濟南試金WE-300D、WE-600D、WE-l000D液壓萬能材料試驗機主機為代表進行說明（見下圖）。該結構拉伸空間位于主機的上方，壓縮、彎曲、剪切試驗空間位于主機下橫梁和工作臺之間，通過減速電動機、鏈輪鏈條、螺母絲杠副傳動，實現拉伸、壓縮空間的調整。配有外置式液壓自動加緊裝置，方便試樣裝夾。
兩件支座分別用螺栓與油缸座相連接，油缸活塞安裝在油缸座中間孔內，兩根絲杠采用特味設計的蝶形彈簧消隙機構分別對稱安裝在油缸座兩端的孔內，活塞與工作臺相連，上橫梁通過2根或者4根支柱與工作臺連接成一體，下橫梁通過拉伸螺母、調整螺母分別與絲杠連接。工作臺上設計有彎曲試驗用燕尾型槽。根據試驗種類的不同，可將隨機配備的拉伸、壓縮、彎曲及剪切附件，安裝在試驗機主機上使用。
