島津油缸下置式（C）型主機由于設計剛度大、傳動結構簡單、蝸輪機構調整試驗空間可靠、設有試驗空間多級調整機構、夾緊伺服雙油源設計等顯著特點，該機型機械設計精度要求高，零部件的形位公差十分嚴格，對制造工藝設備的要求較高。重點面向國內冶金科研機構、鋼鐵集團技術中心試驗室、高校教學科研、軍工部門、國家級重點實驗室等以科學研究技術開發為主的高端客戶。

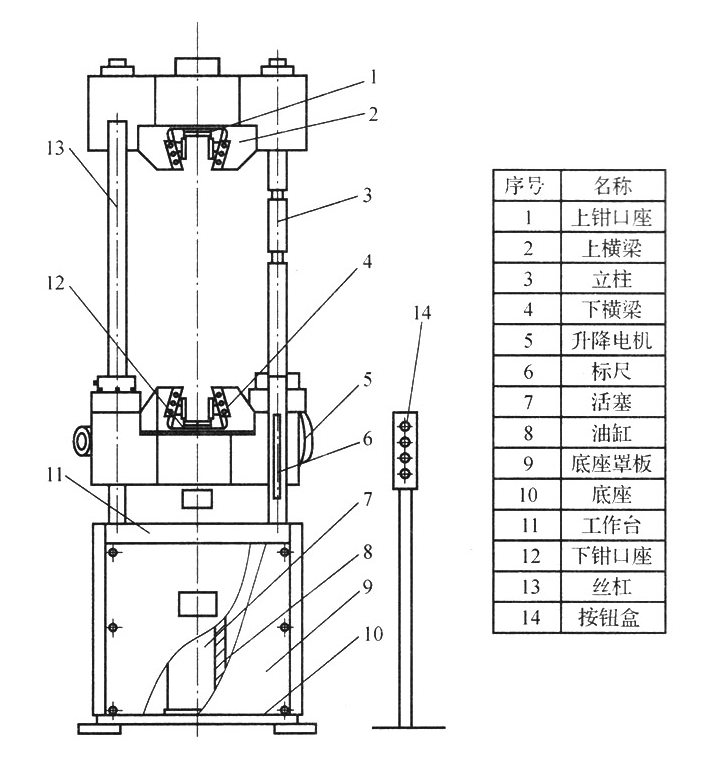

島津蝸輪蝸桿傳動式主機以濟南試金WE-300C、WE-600C 液壓萬能試驗機主機為代表進行說明（下圖） 。
油缸用螺釘固定在底座(10）上，活塞（7）與工作臺（11）固定，工作臺支撐起立柱（3），立柱柱身上車有五個環槽，上橫梁（2）可在四個不同位置固定。當活塞升降時，由工作臺、立柱、上橫梁構成的活動封閉框架相應上下移動。
絲杠（13）下端與底座固定，絲杠中部裝有下橫梁（4），當開動升降電機（5）時，下橫梁作上升或下降運動，這樣可按試驗要求把下鉗口迅速升降到需要位置。由底座、絲杠、下橫梁構成了固定封閉框架，由于兩個封閉框架相對運動，可以進行拉伸壓縮等試驗。右側立柱（3)上設有標尺（6），用以指示油缸升降高度，為防止油缸上升超限，在底座內部設有限位開關。
主機旁的按鈕盒（14）可以控制下橫梁升降及上下鉗口的夾緊、松開。上鉗口座（1）與下鉗口座(12）之間為拉伸區域，鉗口座內裝有模形塊，通過更換契形塊內不同的鉗口，可以夾持不同截面的試樣進行拉伸試驗。
下橫梁與工作臺之間為壓縮區域，通過更換不同的壓板、壓頭、彎曲用工作臺或支座，可以對試樣進行壓縮、彎曲及剪切試驗。
當油泵來的液壓油使工作活塞上升時，通過工作臺與立柱帶動上橫梁及上鉗口座上升，這樣，在拉伸區域可以實現對試樣的拉伸試驗，或在壓縮區域?qū)崿F(xiàn)對試樣的壓縮。
油缸及活塞是主機的主要部分，它們的接觸表面經過精密加工，并保持一定的配合間隙和適當?shù)挠湍ぃ够钊茏杂梢苿佣鴮⒛Σ翜p小到最低限度。當油泵打來的高壓油進入油缸后，托著活塞連同橫梁及試臺等上升，使負荷作用在試件上。因此在使用時，應特別注意油的清潔，油內不得含有雜質或鐵屑等，防止其進入油缸內，造成油缸活塞表面的劃傷，影響測試結果的準確性和試驗機的壽命。
安裝時應注意：如有雜質及砂土落在油缸及活塞的上口接觸處時，必須拭干凈。根據試驗種類的不同，可將隨機配備的拉伸、壓縮、彎曲及剪切附件，安裝在試驗機主機上使用。
