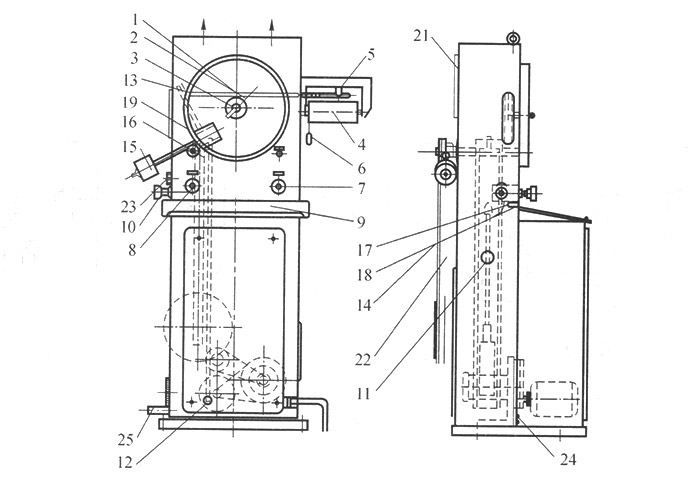

測力計主要由試驗力指示機構、操作部分、自動描繪裝置、高壓油泵與電機、測力機構、緩沖閥及電氣部分組成。試驗力指示機構、操作部分和自動描繪裝置的結構見下圖。
?。?）試驗力指示機構
動擺測力計的試驗力指示機構封閉在玻璃罩內。三種測量范圍刻制在一個度盤上，從外面觀察刻度清晰準確，每?jī)蓷l刻度線之間有足夠的間隙，可以估計每小格的五分之一。指示度盤上指示力值的指針有兩根，其中一根為主指針①，另一根為從動針②。卸掉負荷后，主動指針回到零點，而從動指針仍留在原處以便試驗人員讀數。從動指針的位置可以用玻璃罩外面的手把③調節。
?。?）操作部分

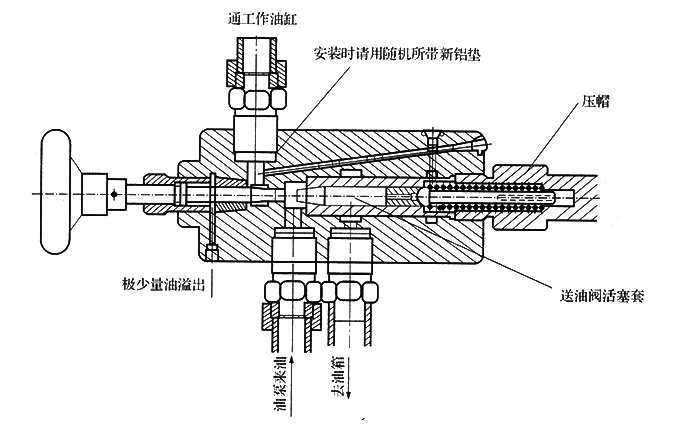

高壓油泵電動機的開停按鈕⑨裝在測力計臺面上。電源按鈕及指示燈裝在測力計臺面板上。送油閥⑦亦稱調速閥，利用此閥可使油泵輸出高壓油送到試驗機油缸內。同時可控制力值增加的速度?；赜烷y⑧可卸除負荷，使工作油缸內的油回到油箱內。送油閥和回油閥的結構分別見下圖。
（3）自動描繪裝置
自動描繪器裝在測力計右上方由記錄筆、導軌架及描繪筒等組成，記錄用紙（方格紙295mm x 210mm）卷在圓筒（4）上。在試驗過程中，“力一變形”曲線可以自動描繪在方格紙上。曲線由裝在夾持架⑤上的記錄筆畫出。將試樣的變形傳到描繪筒去的線，在圓筒④左端的三個溝槽中的一個上纏一圈，而在擎線的一端掛上一個墜砣⑥，描繪筒的旋轉方向應該是站在測力計前面觀察時，向著觀察者旋轉，根據試驗者的需要，可將線纏在描繪簡上的大、中或小的溝槽內，繪出來的圖將是1:1、2:1及4:1。應該指出，在精確測定變形曲線時，該圖的精確度是不夠的。
（4）高壓油泵與電機圖

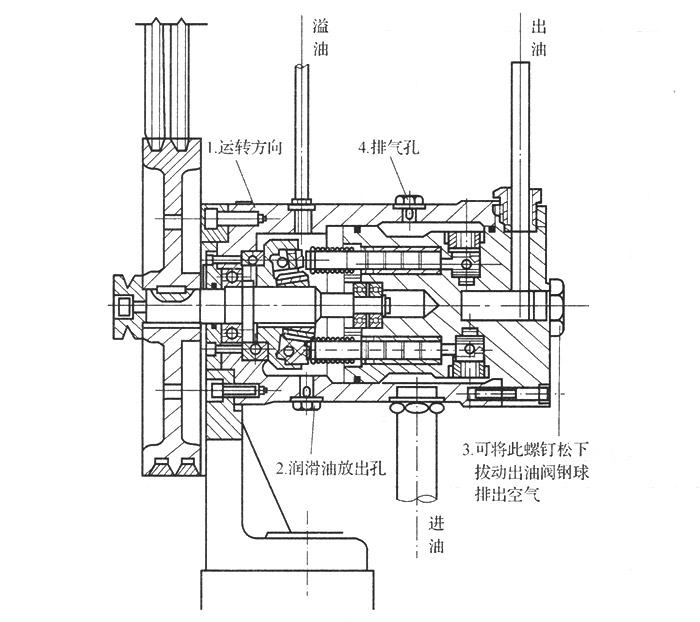

高壓油泵與電機由三角帶連接，裝在測力計底座上，油箱設在測力計內側面，油箱外面有油窗觀察油位，高壓油泵是采用柱塞式油泵．由七套活塞付組成的軸向柱塞泵，油泵內的活塞和套簡具有較高的表面質量和良好的配合，保證了產生高壓的可能性和最小的油量泄漏。
（5）測力機構
測力油缸③內裝有測力活塞④。該活塞通過夾具⑤與蝸輪⑥連動。當油泵開動時，油泵上小槽輪用皮帶帶動蝸桿上的皮帶輪．使蝸輪及測力活塞轉動，因此測力活塞在測力油缸中因轉動而減少了摩擦力。測力活塞和測力油缸之間均經過精密加工且保持一定的滑動間隙。當油壓作用于測力活塞時，測力活寒向下移動，通過聯板⑦及上部方鐵使主軸帶動擺桿及砣產生一角位移，它推動推桿，使度盤指針指出作用在試件上的負荷數值。
（6）緩沖閥

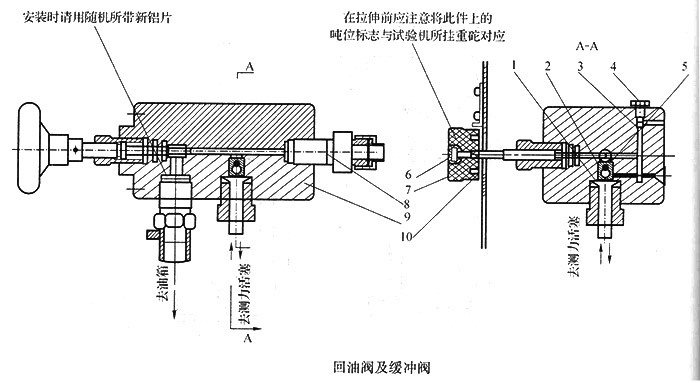

緩沖閥裝設在油閥體內。當試樣斷裂后，油路系統中各處油壓立即下降，為防止擺桿及擺錘以很大的速度回落，采用了緩沖閥。緩：沖閥的作用原理：當負荷逐漸增加時，高壓油從油缸進入回油閥體⑨，又順利的通過閥芯②與閥座⑤之間的間隙而進入測力油缸內，當試樣斷裂而壓力驟然下降時，由于測力油缸內油的壓力扔然很高；閥芯②便把油液的回油堵死，油液必須走另一條回路，這條油液回路可以根據擺桿掛的砣的多少而轉動手柄⑦調節緩沖油針⑩與閥體⑨之間的間隙，因而可以保證在各級負荷時擺桿及砣的回落速度保持－致，緩慢地回到原來的位置。
?。?）電氣部分
進行維修和查看時必須從試驗機外部切斷電源，非專業電氣人員不要接觸和檢查電氣部分。
