目前，機械式應力松弛試驗機沒有查到有關的產品供應信息，能夠接觸的應力松弛試驗機無論用于金屬還是非金屬材料的試驗，均采用力傳感器測量試驗力的松弛變化。
根據松弛試驗的定義，材料的松馳性能是指將材料試樣拉伸至規定變形值，考核檢驗試樣所受試驗力隨時間的變化性。因此，與電子式蠕變持久試驗機相仿，同樣存在力傳感器在長時間受力的狀態下自身發生的蠕變影響難于確定的問題。
我們經常接觸的電子式松弛試驗機有立式和臥式兩種結構形式。下面先給大家介紹立式松弛試驗機。
原長春試驗機廠制造的SL系列微機控制鋼絞線松弛試驗機為立式結構。產品全面符合GB/T2611-2007《試驗機通用技術要求》標準，及滿足GB/T10120一1996《金屬應力松弛試驗方法》要求。
SL系列微機控制鋼絞線松弛試驗機主要用于鋼絞線、預應力金屬材料及其他材料的松弛特征檢測，適用于技術監督部門、科研部門、工程施工及監理部門，鋼絞線及材料生產企業等對產品進行檢測，監控和分析。
試驗機采用立式結構，機械加載，計算機時實顯示松弛力曲線及數據。試驗空間在主機上部，加載單元在主機下部，加載速率采用程序控制，連續工作時間可達1000h以上，也可以lOOh推算lOOOh。試驗數據自動處理并打印實驗報告，備有完善的數據庫接口，可實現局域網通訊。
以下對SL-300型試驗機進行解析：
試驗機結構組成：

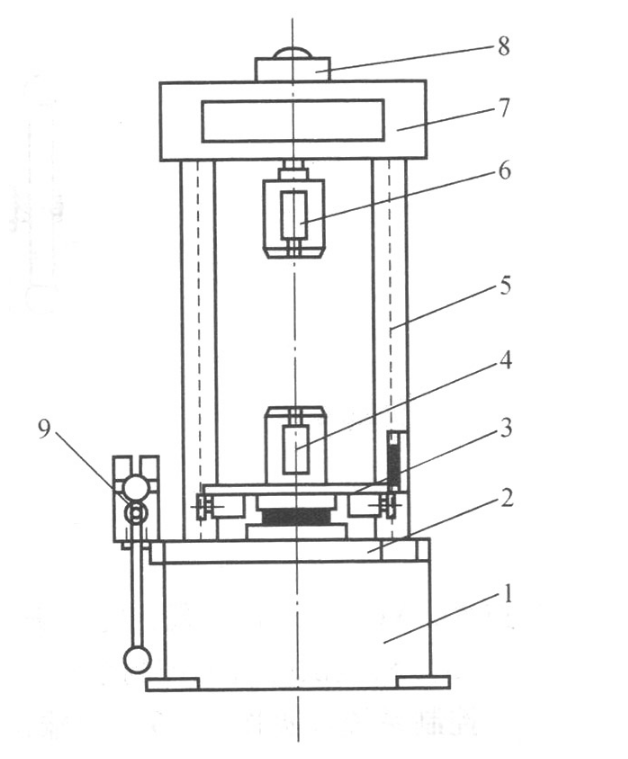

此種機型（如下圖所示）由主機和控制部分組成：主機由主、下兩部分組成，工作臺以上稱上部分，工作臺及以下為不部分。
（a）上部分
上部分是由橫梁、立杠（300kN為雙立杠、500kN及以上為四立杠），夾持系統、傳感器等組成。此部分是構成剛性框架的主體，我們在設計上重點考慮了框架剛度，使之不低于試樣的十倍，如300kN試驗機的框架剛度為1.5×10的九次方N/m。
橫梁為長方體外型，立面受力并與立杠上端相聯結，采用球黑鑄鐵件加工制做。立杠為碳結鋼加工制做。
夾持系統由一套相向拉頭體、錐形套、錨具組成。拉頭體由鍛件加工制做，上拉頭體與傳感器聯結、下拉頭體與傳動絲杠相聯結，主要用于懸掛錐形套與錨具組合體（在試樣預夾緊后）。高剛度輪輻式負荷傳感器，置于橫梁上部。
（b）下部分
主機下部分是由工作臺、機座框架、加載傳動系統、伺服電機及驅動器、預夾緊/拆卸裝置等組成。此部分為加載系統，采用機械傳動加載方式，通過計算機控制伺服電機調節絲杠轉速來實現伺服控制。
工作臺與立杠下端聯結，同時也是傳動系統和伺服電機等組合單元的固定點，也是力支撐點。由球墨鑄鐵件加工制做。
