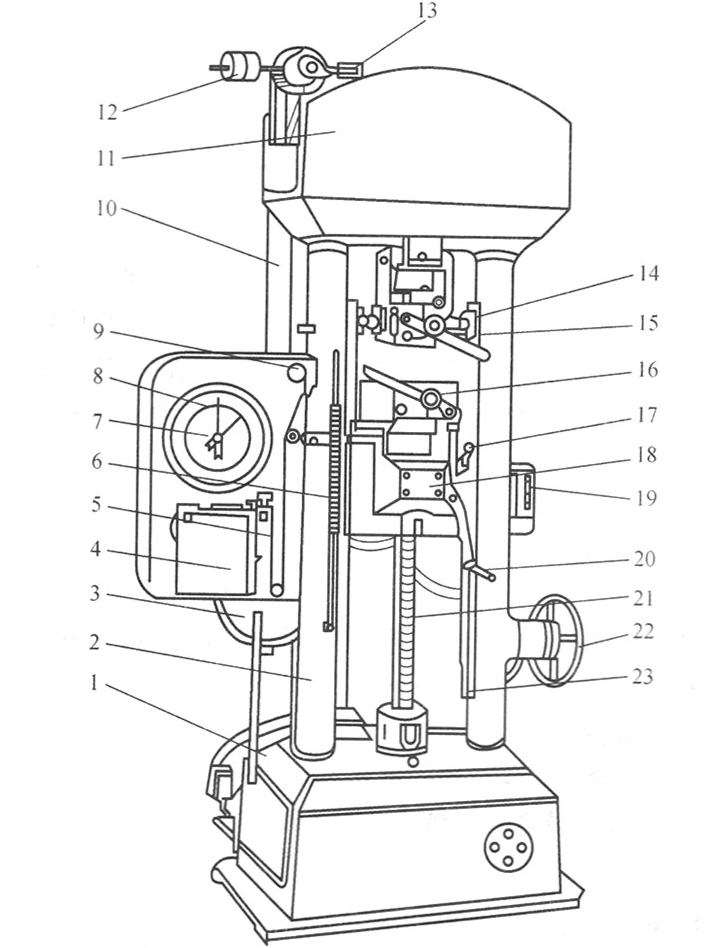

試驗機的結構由機架、傳動機構、測力機構、自動繪圖機構及電控系統組成（見下圖）。傳動機構工作臺18裝在升降螺桿21頂端。它的上下運動是靠離合于柄17來控制。離合于柄有“快速轉動”“主傳動”和“手搖傳動”三個位置，將手柄17推在“手搖傳動”位置時，可搖動手柄20使工作臺升降。將于柄17推在“主傳動”位置時，按動開關19，啟動大電動機帶動螺桿21升降。開關19的上按鈕是使工作臺向上運動；下按鈕是使工作臺向下運動；中間按鈕時停車。如需要快速升降，將于柄17推到“快速轉動”位置．這時工作臺18后面的小電機介入電路，按動開關19，小電機起動加快螺桿21的升降速度。
它的速度由變速子輪22來控制，并由大電動機經鏈傳動無級變速器帶動渦輪、蝸桿和螺桿21轉動。在變速手輪22上刻有（5～30)mm/min的變速可選，可以任意變速，變速后鎖緊于輪22，無級變速的結構見（下圖）。
它的工作原理主要是通過主動輪24的直徑改變達到變速，主動輪24的直徑大，被動輪27就增加轉速，反之轉速減慢。變速手輪22是直接和無級變速器的調節螺桿26相連接，旋動調節螺桿26，使裝在調節螺桿26的左右兩塊調節板25反方向移動，調節板25中間是固定的。調節螺桿26有反正螺紋，所以不至于一個方向移動而達到無級變速。

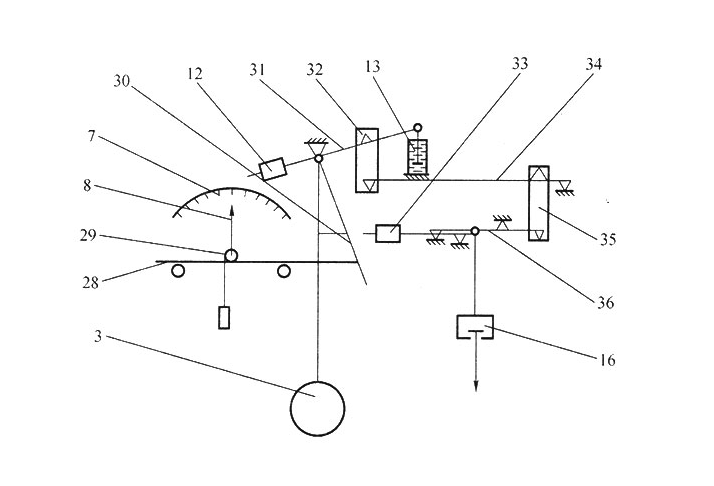

本機采用杠桿正切擺測力機構，其傳動原理見下圖。負荷杠桿36有個支點刀刃。當作拉伸試驗時，杠桿左邊的刀刃受力，杠桿順時針?lè)较蜣D(zhuǎn)動，并通過聯桿35使杠桿34逆時針轉動，再由聯桿32傳到擺錘的短臂31上，使擺錘揚起，同時固定在擺桿上推板30推動齒桿28.齒輪29，使指針8,在度盤7上指示出力值，當做壓力試驗時，杠桿36右邊的支點刀刃受力．杠桿同樣順時針?lè)较蜣D(zhuǎn)動，即杠桿的轉向同拉力試驗相同，杠桿比也基本相等，所以用同一級度盤指示力值。
調整平衡陀12，可使擺錘起始位置保持鉛垂。緩沖器13用來試樣斷裂時擺錘平穩地復位。自動繪圖裝置由導輪9和齒條連接，從而帶動傳送帶5和繪圖筒。同時擺錘揚起時，推動齒桿和記錄筆水平移動。這樣就把負荷變形曲線記錄在紙上，傳送帶5掛在滾筒的大輪上是10:1，掛在小輪上是5:1。延伸刻度尺6為（0～200)mm，可以直接測量試樣變形。
