萬能試驗機是試驗機大家族中應用最普遍、覆蓋面最廣的試驗機，由于同時具備拉伸、壓縮兩個主要加載方式，通過增加附件可以進行彎曲、剪切等功能，所以適用于各行各業的試驗檢測，萬能試驗機可以分為機械式萬能試驗機、液壓式萬能試驗機和電子式萬能試驗機。其中液壓式萬能試驗機是目前技術水平發展最為成熟，應用范圍最為廣泛的萬能試驗機，其力值范圍一般在50kN～l000kN之間。為了敘述的方便，我們將彈簧拉壓試驗機也并人本章進行介紹。

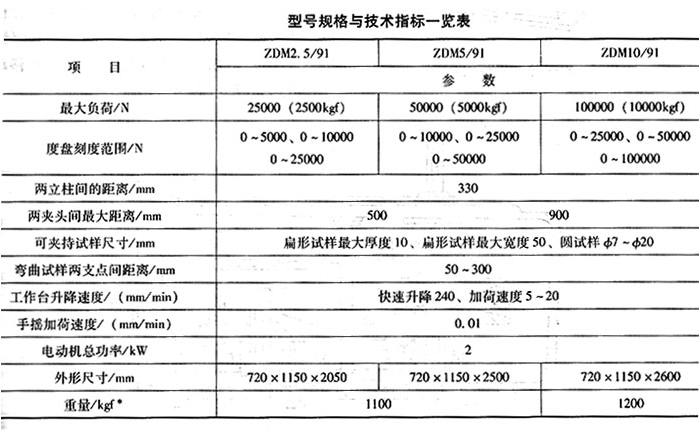

機械式萬能試驗機主要供金屬材料的拉伸、壓縮、彎曲、剪切等試驗。該結構類型的機械式萬能試驗機產品有上個世紀60年代原民主德國制造進口的ZDM系列產品，也有國內試驗機廠家主要是原國企青山試驗機廠制造的產品。但青山試驗機廠制造的機械式萬能試驗機的測力結構與該廠的機械式拉力試驗機測力結構基本相同，為了避免試驗機內容重復介紹，本文將就原民主德國制造的ZDM系列機械式萬能試驗機進行解析，增加讀者對機械式萬能試驗機結構原理的理解。不同型號規格的試驗機技術指標見下表。
