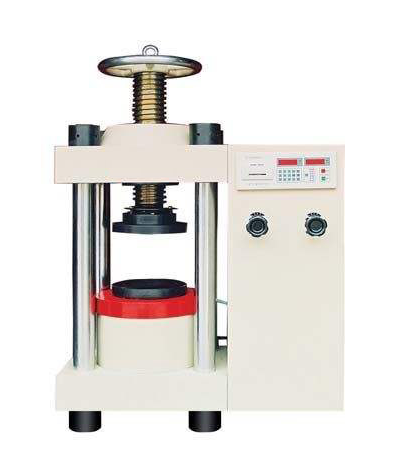

液壓式壓力試驗機的測力計部分見下表，試驗機采用了動擺測力計指示試驗力。測力系統由試驗力指示，試驗力速度指示器，高壓油泵及操作部分等組成。它是一個綜合機構。這些機構全部封閉在簡單平滑美觀的鋼板外殼內，外殼各面必要處有門與蓋板，打開時能清楚地看到內部結構以便進行個別調整及修理。并可使軸承及各精確部分經常保持清潔和良好的工作條件。
測力油缸與測力活塞通過夾具連接。當送油閥打開時，油液進入工作油缸，同時通過壓力管經過回油閥體的孔路進入測力油缸，使測力活塞被壓而下移。通過拉桿，擺桿，推板及推桿，推動指針旋轉，在度盤上指示出試驗數值。當油泵開動時，微型電機上的小槽輪通過皮帶連接到蝸桿的皮帶輪上，使蝸桿帶動蝸輪及測力活塞。使測力活塞在測力油缸中的運動成為動摩擦，從而提高了測力活塞上下滑動的靈敏性。測力活塞和測力油缸之間均經過精密加工且保持一定的滑動間隙。
測力活塞與主機工作活塞的截面積之比在試驗機校驗后已成為固定值，因此作用在兩者截面積上的負荷是與兩者截面積成正比的。當油壓作用在測力活塞上時，測力活塞向下移動，通過聯板及上部方鐵使主軸帶動擺桿及砣產生一角位移。這個角位移的大小與加到測力活塞上的負荷大小成正比例：它推動推桿，使度盤指針指出作用在試驗機上的試驗力數值。
