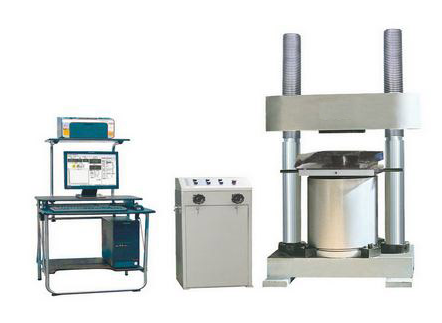

液壓式壓力試驗機的主機部分為雙絲杠框架結構，橫梁通過安裝在其上的調隙螺母，螺母與絲杠聯結。絲杠下端通過卡環、螺帽與底座牢固聯結。安裝在橫梁上的電機．通過同步齒形帶帶動蝸桿旋轉從而帶動螺母旋轉，改變電機旋轉方向后可上下移動。
上壓盤、球頭及球面座通過螺釘固定在橫梁上。壓塊將油缸固定在底座中央，活塞與工作臺通過螺釘聯結在一起，下壓盤安放在工作臺的上面，隨移動工作臺沿導軌運動。當控制油液進入油缸后，推動活塞連同固定工作臺、移動工作臺及下壓盤上升，使試驗力逐漸作用在試樣上。試驗機工作時的油液由油源供應。
油源由油箱、油泵電機組、單向閥等組成。油泵電機組輸出的液壓油通過單向閥，進入送油閥。通過手動控制送油閥的開口大小來控制進入油缸的液壓油的流量，實現了試驗速度或者活塞上升速度的調節。試驗結束后，打開回油閥，油缸內的液壓油流回油箱。
