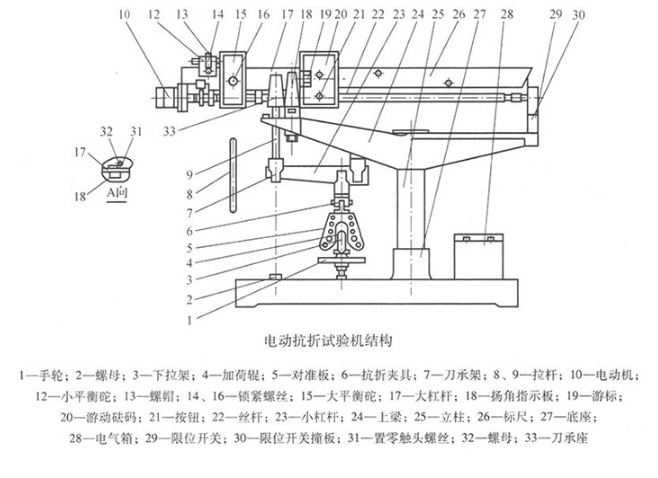

（a）試驗機結構
本試驗機由底座，底座上裝有立柱，立柱上面是梁，上梁通過刀承架上的大刀承同大杠桿相連。大杠桿上裝有游動砝碼、大小平衡陀、揚角指示板，傳動電機通過電機壓板裝在大杠桿上，絲桿由電機帶動，拉桿連于大杠桿和刀承座上，小杠桿裝在刀承架內的中間小刀承上?？拐蹔A具掛在小杠桿的中間刀刃上。

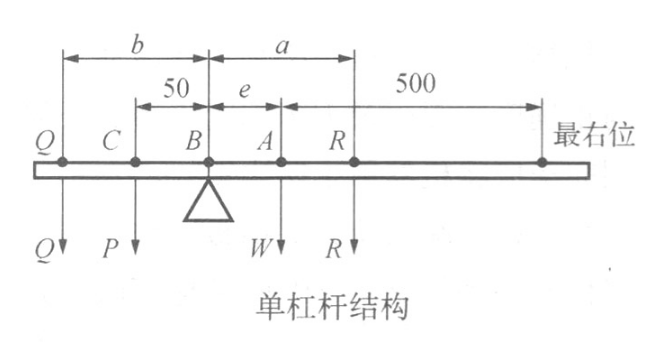

（b）單杠桿原理
本試驗機利用杠桿原理，力矩平衡進行抗折試驗。
如上圖，杠桿上A點代表游動砝碼在零位時的位置，砝碼重量為W。R代表B點右邊杠桿重心位置，重R。B點代表支座，C點為受力點，當在零位時P為零。Q代表B點左邊重心，重Q。
杠桿在零位平衡時，根據平衡原理，Qb=We+Ra單杠桿，硅碼在最右邊時，根據平衡原理，Qb+50P=We+Ra+500W，由于W=100N，則p=1000N。所以，單杠桿時最大測力為1000N。

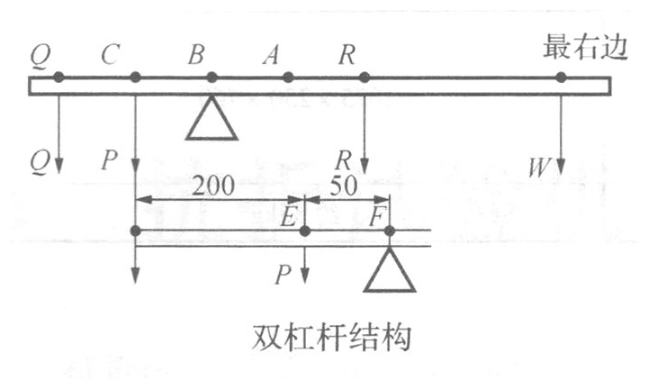

（c）雙杠桿原理
雙杠桿結構時，硅碼在最右邊時，小杠桿E點為受力作用點，F(xiàn)'為支點，根據上述，1000×250=50P，P=5000N。所以，雙杠桿時最大測力為5000N。
