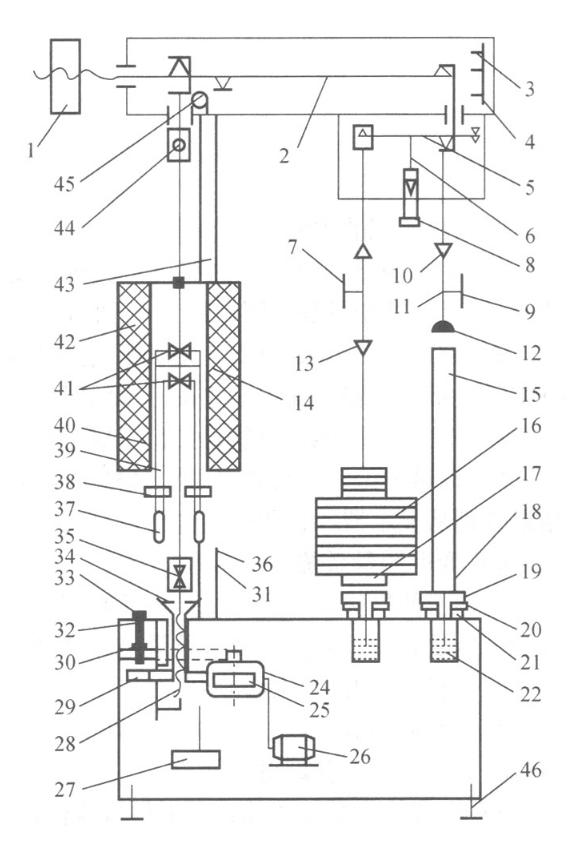

試驗機的結構原理(如下圖),主要由主機(恒載荷主體)、試樣夾具(拉桿),加熱爐(腐蝕爐)、溫度測控系統、變形測量裝置,計算機巡回監測以及操作系統等組成。一般的高溫強溫強度試驗室多采用多臺份,分散控制集中管理的模式。
其中加熱爐(腐蝕爐)以及溫度控制系統配套使用,變形測量系統、溫控系統可以單機控制,也可以與計算機聯網集中管理。
(a) 主機加荷系統
加荷系統是保證負荷精度的主要部分。系統由平衡砣(1)、一級杠桿(3)、二級杠桿(5)、短吊桿砝碼盤(12)、長吊桿砝碼盤(17)、付砝碼(13)、砝碼(16)以及橫梁下罩內的頂升機構和位于底座油緩沖器上方的托盤(19)等部分所組成。
(b) 調整杠桿水平機構
調整杠桿水平有兩種形式:一種是自動調平,一種是手動調平。
本機構為了消除機械觸點對杠桿負荷精度的影響和提高調平動作的可靠性,采用了光電偶合開關。杠桿移動時帶動一金屬片同時移動,當金屬片擋住光電偶合開關時,通過繼電器K1、K2吸合動作使電機轉動,這樣就達到了自動調平的目的。
