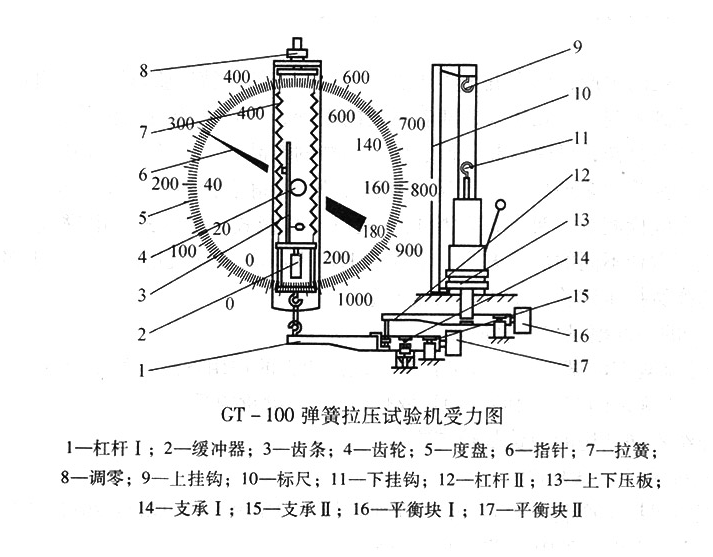

GT-100型彈簧拉壓試驗機有兩個量程可切換，試驗機的結構見下圖，主要由試樣夾持機構、加荷機構、變形計量裝置和測力機構組成。機座右邊裝有試樣夾持、加荷及變形計量機構。左邊裝有彈簧式測力機構及度盤。機座內裝有傳遞杠桿及負荷變換機構。機座支持在四個可調螺釘上，可調節機體水平度。
試驗機（見下圖）機座右面的空心立柱12外面裝有升降座19，它通過齒輪、齒條可沿立柱作升降運動并施加負荷，分別用于柄15和18操作。在它上面裝有上壓板20、升降桿13及下接鉤等。立柱孔內裝有與下壓板，變形標尺連成一體的拉桿9，它靠空心立柱頂端的滾珠軸承11保持其垂直，上面還裝有上拉鉤。拉桿9的下端帶刀墊，騎在扛盾23支點在右端，其左端與變臂杠盾30的中間刀刃連接。杠桿30的支點有兩處，由負荷變換機構控制，左端與測力機構相連。
測力機構裝在度盤后面殼體內，由一對拉力彈簧7連著框架1，通過掛鉤與杠桿30相連?？蚣苌涎b有小齒輪5，齒條6度盤指針連接。齒條6的側面有可以調節的滾輪4，可以調整齒條與齒輪合松緊程度。框架中間還裝有油阻尼器2。與彈簧7的上端相連的手柄8，可用以調整度盤的零點。
本機有（0～200)N和（0～1000)N兩個度盤，借助變換杠桿比來實現。它由刀承架24，定位輪26，偏心輪27，定位彈簧25，平衡錘28等組成，用手柄32操作，變換后的負荷度盤由指示牌31表示。試驗機的兩度盤在同一測力彈簧相同條件下進行的，是通過改變杠桿的比系數來達到的，其比值為5:1。
