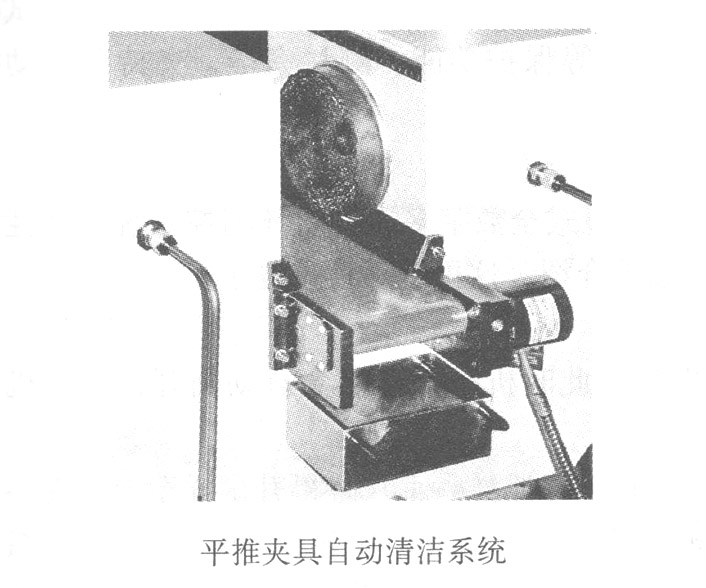

?。?）平推夾具清潔系統
平推夾具清潔系統（見下圖）采用50W步進電機帶動下鉗口底部的傳送帶將試樣拉伸過程中產生的氧化皮、廢渣屑自動輸送至廢料盒，其優點為任意設置電機傳動頻次，耗能低、清潔效果好。而進口產品采用大功率吸塵器清潔鉗口下方的渣料、氧化皮。在幾根試樣拉伸完畢后拉伸試驗暫停，機械手自動夾持吸塵頭，對鉗口內部進行清沽。由于渣料重、粘附性強，吸塵器難以完成清潔功能，且噪音大，耗能高，耗費正常試驗時間。

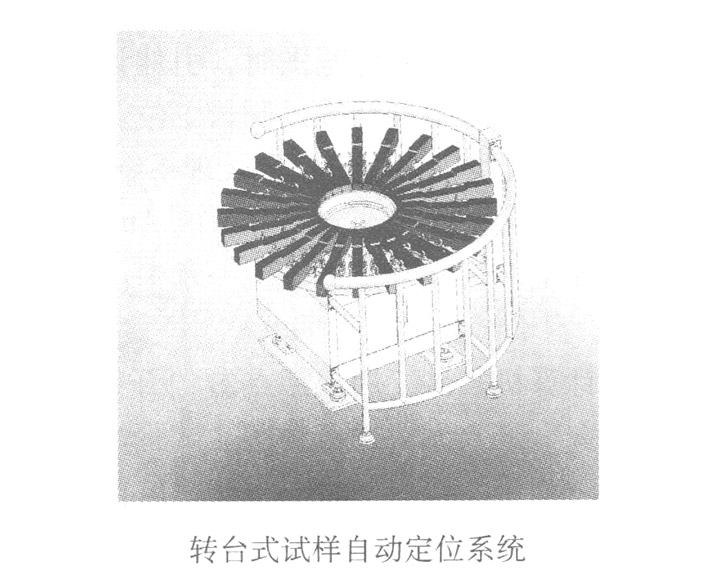

?。?）轉臺試樣自動定位系統
轉臺式試樣自動定位系統（見下圖）獲得中華人民共和國發明專利（專利號：2008l0043437.8）。在直徑1100mm的圓盤工作臺上設置24套試樣定位裝置，試樣安裝完畢后計算機下達指令，被測試樣自動旋轉進入裝樣機械手下方，裝樣機械手將試樣按程序送至試驗機后，工作臺自動旋轉一個工位，等待抓樣。自動定位系統采用光電定位和編碼分度轉位，所轉工位無式樣時自動跳轉工位，不會出現抓空現象。該系統特點為伺服控制，轉角定位精度高，動作750mm，裝樣及為便捷?？蓪?shí)現永續不間斷工作。進口機為立式方格框架。試樣擺放或上下或左右定位擺放勞動強度大，裝樣運送距離長，耗費正常試驗時間。

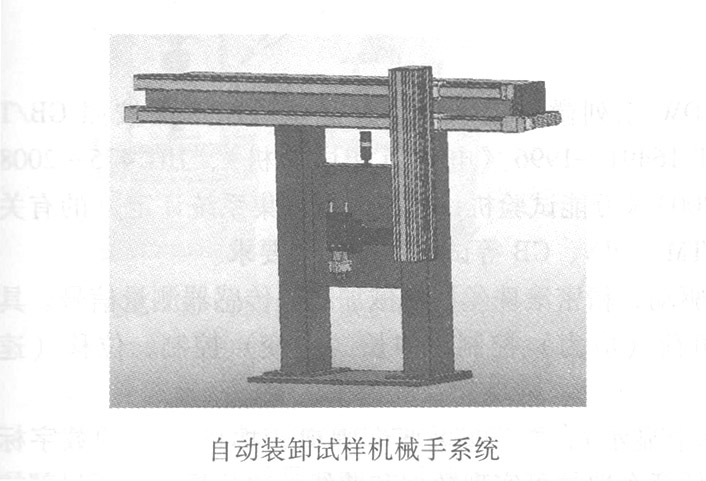

?。?）自動裝卸試樣機械手系統
自動裝卸試樣機械手系統（見下圖）懸掛于側立門架上部，由伺服電缸驅動機械手進行水平往返移動，上垂直缸和旋轉手臂雙桿缸協調動作，實現縱向抓樣、送樣至對中工位，提取測后試樣等功能，旋轉缸與雙桿缸在水平缸的運行過程中同步實現試樣的旋轉、推進至試驗機主機鉛垂中心，試驗完畢后，雙向缸將機械手向下推移，水平缸向前推進機械手抓卸下鉗口斷樣，自動退回至斷樣料車上方，垂直缸向下運行至終端位置，機械手指打開卸樣，再至上鉗口卸下斷樣。在試驗過程中，機械手抓取次根試樣送入對中、測量裝置，卸完斷樣后，機械手直接至對中之位，抓提試樣旋轉送至試驗機鉛垂中心。試樣夾持厚度范圍為6～50mm，試驗過程中不需更寫夾持鉗口。
