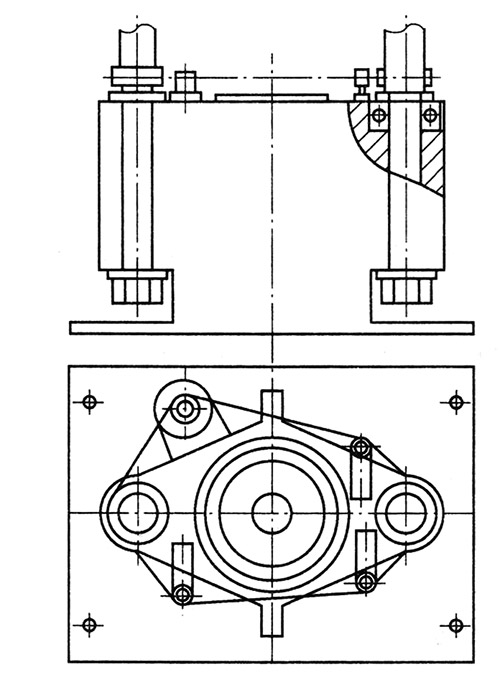

電液式萬能試驗機采用雙空間結構機型。試驗空間的調整一般由升降下橫梁的位置來實現，橫梁升降機構設在主機下部底座內，由升降電機、減速器、鏈輪帶動絲杠旋轉實現升降（見下圖）。外設便攜式手控盒，操作電鈕盒上的按鈕可控制下橫梁升降，空間調整方便自如。

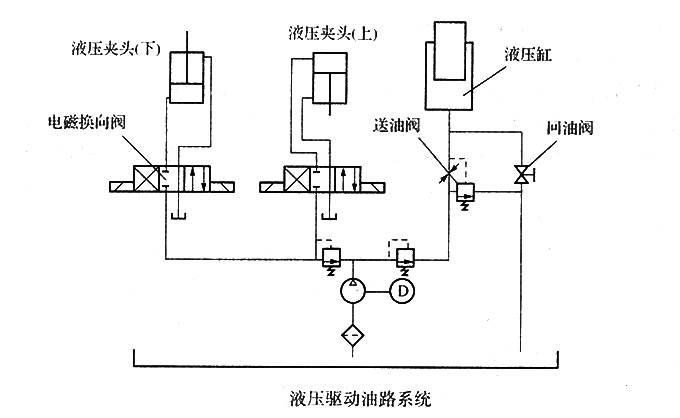

試驗機采用液壓驅動施加試驗力，液壓源為封閉式油箱。在油箱上裝有空氣濾清器、閥板、溢流閥、換向閥等。油泵浸在油箱中。來自油泵的壓力油在閥板內分成兩股，一股進入減壓閥再通過換向閥進入夾頭油缸，供液壓夾頭裝卸試樣。一股到送油閥進入主油缸，液壓驅動油路系統見下圖。
上下橫梁為開式液壓夾頭的鉗口座，橫梁內裝液壓夾頭的油缸活塞。當壓力油進人夾頭油缸時，活塞頂出時，鉗口夾緊試樣；泄油時活塞回縮，夾頭松開。該夾頭油缸液壓油經減壓閥減壓后，油壓在2MPa左右，夾持試樣時由于鉗口斜面作用，可產生400kgf左右的初始夾緊力。試驗時，隨著試驗力的增加，上下鉗口間相對分離，鉗口對試樣會越夾越緊，液壓夾頭裝夾試樣方便、省力、可靠、自動化程度高。

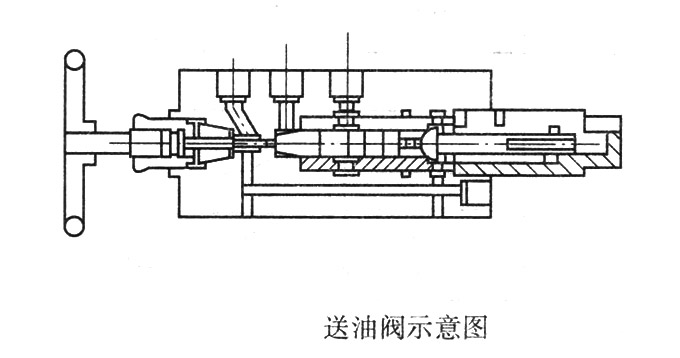

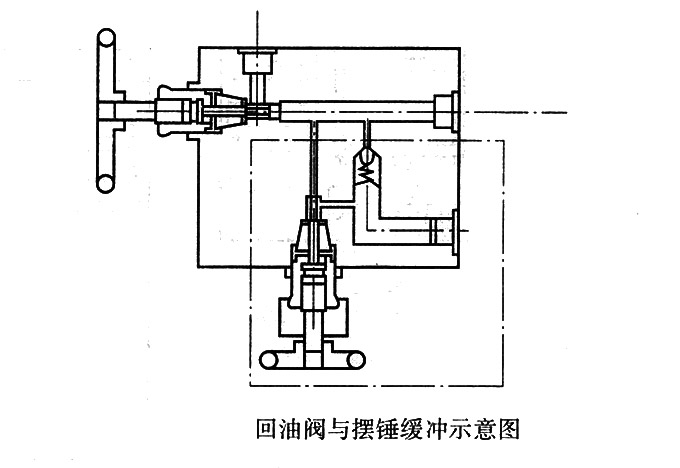

試驗時，油箱的油液經過濾油器進入油泵，當送油閥打開時，油液由油管輸入工作油缸，在壓力油的作用下，工作活塞向上運動，頂起立柱與試臺連接的上橫梁，對試樣加荷。當送油閥關閉時，由于油壓作用油閥內的活塞后移，壓力油從溢流管返回油箱。試驗機采用送油閥和回油閥控制加力速度和大小送油閥（見下圖）是溢流節流閥的一種，以旋轉手柄的開度，來調整向主油缸供油的多少和壓力的高低，是液壓萬能試驗機加荷速度和負荷大小的主要控制元件。擺錘測力機構試驗機的回油閥（見下圖）由截止閥和節流閥組成。一條油路與主油缸連接，旋開手柄可使主油缸的油液流回油箱，使試驗機卸荷或活塞下降；另一條油路通測力活塞，在主油缸卸荷后，測力油缸內的壓力也隨之降低，擺錘回落。為防止回落太快，在油路上裝有單向節流閥，對回流油液進行節流控制，從而防止擺錘回落沖擊。

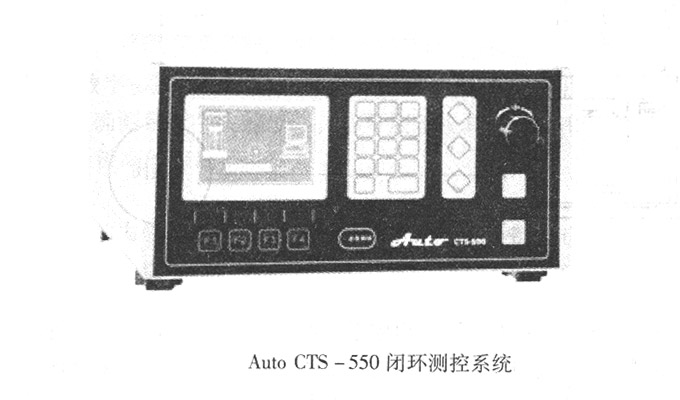

送油閥控制是液壓萬能試驗機主要的控制手段，它控制可靠，在油液清潔時，一般很少出現故障。該系列試驗機均由高檔微機進行數據處理。CTS-550控制器進行實時采集控制，并且將實時采集到的數據快速傳輸?shù)接?jì)算機，然后計算機進行數據處理（見下圖）。
