一般地，進行長試樣拉力試驗時，不方便采用立式結構的拉力試驗機。由于長試樣如鋼絲繩、鏈條、纜繩、鋼絞線等的標準長度至少三米以上，最長可達二十米以上，因此，臥式拉力試驗機應需而生。早期的臥式拉力試驗機有機械式的，有結構簡單的電子式和電液式的。與立式機同樣，臥式拉力試驗機的測力結構也只有機械式與電子式兩種方式，加力方式分別有機械加力和液壓加力兩種類型。測力方式與加力方式的不同組合產生不同款式的臥式拉力試驗機。

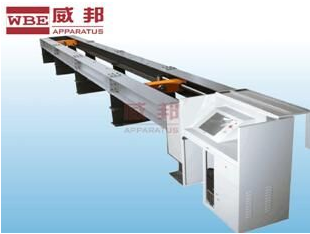

臥式拉力試驗機由主機（夾具、安全網）、液壓源（油冷卻機組）、控制臺（控制器、計算機、打印機）三部分組成，由控制臺操縱各部分動作。該微機控制電液伺服臥式拉力試驗機為臥式框架結構），組成主機的單元有：融件，油缸活塞付組件、反力架組件、左右夾頭組件、安全架等。
由于試驗機的框架組件是承受試驗力框架，因此要求剛度高、受力時變形小、制造時采用了穩定性較好材料。同時，考慮到主機拉伸鉗口能方便在任意位置停放，主機框架縱梁上設計加工了0.5間距的可調銷孔，能夠方便試驗機操作使用人員根據試樣長短調節試驗空間。
試驗機的工作油缸活塞付組件是試驗時的加力裝置，活塞應具有快進、快退功能，員荷油缸是關鍵部件，為確保其靈敏、低摩擦、壓力穩定，設計上采用國際先進的復合密封技術，選用優質材料及特殊的工藝手段進行精密的制作。
試件的拉伸試驗由中央控制臺操縱各單元的動作來完成，為保證試驗的安全，各相應部位安裝了限位開關，位移傳感器等。在主機的上方，安裝有移動輕便、安全可靠的安全網組件，安全網結構采用了折疊式車體結構防護罩形式，用于保障試驗過程中的安全防護，充分考慮了試驗機操作使用人員的人身安全及試驗設備的正常工作。
試驗機配備了反力架裝置，由于此類產品是年檢產品，在檢定過程中必須運用反力架裝置，才能進行檢定，反力架自重為850kg，設備直接配備反力架裝置，可以省去因在送檢工作中遇到的一系列問題。
