當試驗機的測量結構采用輸出模擬信號的傳感器進行測量時，必須配置相應的傳感器專用電子放大器。電子放大的作用是將傳感器微弱的電信號放大到足夠的強度，然后進行A/D（模一數）轉換并送計算機進行處理。
試驗機常用的輸出模擬信號的傳感器主要有：負荷傳感器、扭矩傳感器、引伸計、扭轉計等。另外，試驗機變形測量裝置上也常見非接觸式的電感位移傳感器。因此，不同原理和結構形式的傳感器配置的放大器也是專用的各不相同的。
(1)信號前置放大器原理

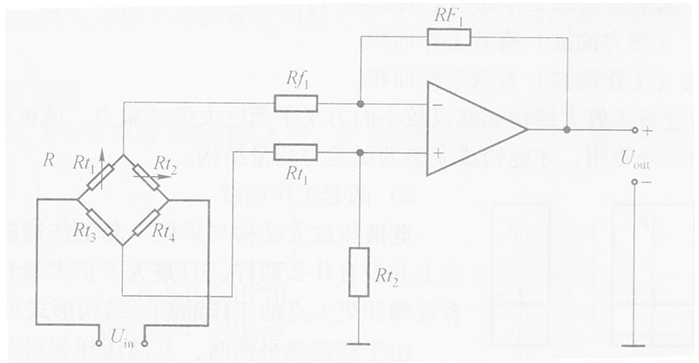

為了方便介紹，還以上述筒式負荷傳感器為例深入探討。負荷傳感器輸出信號的靈敏度一般在2mV/V，如果電源的激勵電壓為IOV，其輸出信號的滿度值只有20mV．那么需要至少不低于100的倍率的前置放大器將其放大，其輸出進入二級放大器，即分擋放大器，本例傳感器早期常用信號放大電路原理如下圖。
(2)分擋放大器原理

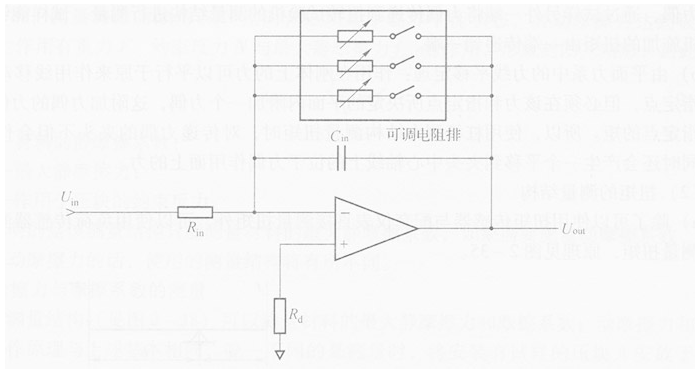

由于受到A/D轉換元件當時只有10-12位的限制，試驗機能夠顯示的數碼在1024-4096之50。假設l級壓力試驗機采用該傳感器及放大器進行力值檢測，在保證示值相對分辨力不大于0.5/6且其他因素可以忽略不計的情況下，試驗機的測量下限也只能達到滿量程的20%-5%。為了滿足用戶對寬測量范圍方面的要求，試驗機設計人員只能通過增加不同倍率的信號放大器數量來擴展試驗機的測量范圍，見下圖。
上個世紀80年代的電子式試驗機常用此種可切換量程的放大電路。一般地，參照試驗機標準的分擋規則，信號放大器可擴展至五擋量程。按照I/I、1／2、1/5.1／10.1/20分擋，1/20擋是最小測量量程。根據試驗機檢定規程，測量下限為每擋量程的20%，因此，試驗機的測量下限可簡單算得：
1/20×20%=1%
無疑，通過切換多通道放大器可以將試驗機的測量范圍擴展了不少。
(3)選用高位A/D轉換器件
進入21世紀后，高性能電子放大元件和高達24位的A/D轉換器件得到普及。傳感器測量?jī)x器的質量和性能都提高到一個新的擋次。這期間，試驗機廠家開發的測量20mV左右電壓信號的儀表已經能夠使用到100000數碼至300000數碼。配合相應的傳感器，同樣1級試驗機的測量下限可以向下延伸至滿量程的0.2%。這段時期研究的電子放大器已經不使用精密電阻來調整傳感器信號的增益和零點，而是將標定系數存儲在內部芯片中，因此能夠保證放大器性能穩定可靠，不受外界因素干擾。
