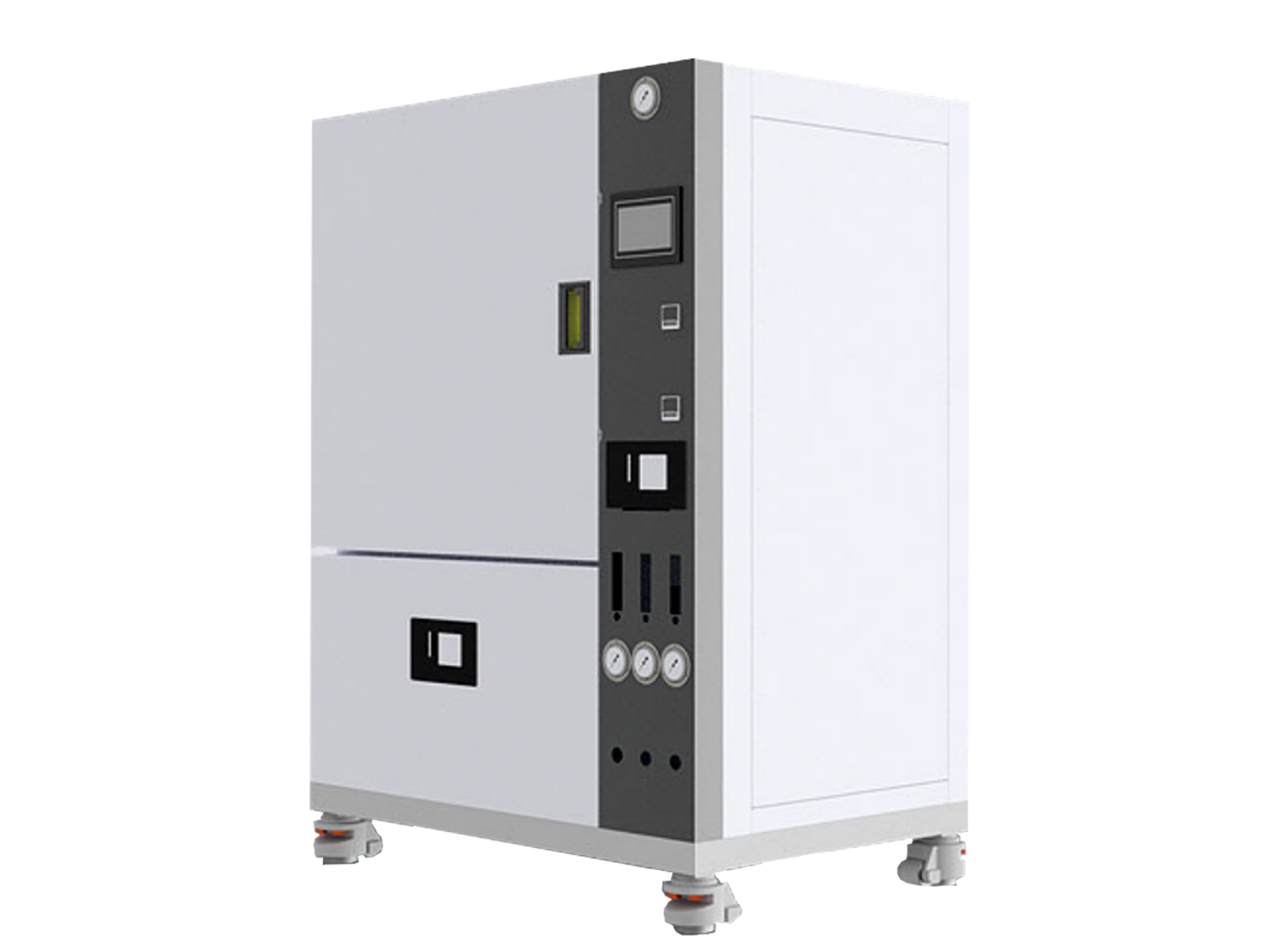

WBE-YYGW 厭氧高溫試驗箱

厭氧高溫試驗箱應用于半導體產業、BGA/CSP（PBGA/CABG/LFBGA/SBGA/TABGA/FilipChip）封裝、FPC等的制造過程，廣泛使用在CSP環氧樹脂硬化，精密電子元器件、晶元烘烤工程中.

在線咨詢

全國服務咨詢熱線：400-8353-568

產品詳情

產品特點 技術參數

技術規格實力優勢

威邦實力

相關產品

產品詳情

●超低耗氮?dú)饬浚恍璧蛪毫?，低流量Ultra low consumption & low inlet pressure and flow
●箱內形成低氧氣濃度< 100ppm (0.01%)Oxygen concentration in chamber< 100ppm (0.01%)
●獨特杠桿式門鎖，配自動電子鎖定附件Unique lever lock with automatic electronic lockaccessones
●節能型降溫功能Energy-saving cooling function
●氧氣濃度分析儀Oxygen concentration analyzer
●控制器自主研發Controller developed independently
●溫度、氧氣濃度記錄儀Temperature & Oxygen concentration recorder
●減壓閥、流量調節閥、壓力表、壓差表Pressure-relief valves & Flow control valve &Pressure gauge & Ditterential gauge

產品特點

控制系統 Control systems
觸摸式溫濕度控制器是威邦公司針對環境設備行業而開發的:它由觸摸屏、中央處理主板、輸入輸出、測量板組成。便件簡潔、功能非常強大。觸摸屏自帶可視編輯軟件、pic邏輯編程、多點(可擴充)輸人輸出口、多點溫度(可擴克)溫度采集板；有USB口、通過RS485通訊口可與PC連接實現遠程監控。
●本公司自行研發高性能控制器, 65536色7”TFT真彩觸摸屏， 800x600點陣，確保顯示效果逼真，操作舒適;整個界面風格簡潔清斷，操作方便，運行可靠;可直接用U盤存儲試驗數據。
●控制器具有強大的偵錯及保護功能，故障報警內容詳細;眾多的輸入輸出端口，公司可根據不同的實驗設備編制不同控的有只來實現不同的功能;針對各種環境設備分別開發，可統一-用軟件集中計算機控制，控制器界面風格一致，方便用戶操作。
●嵌入式微處理器系統，穩定性好，斷電保護;采用PLC程控，有定時啟動、停止功能。
●可接集中監控軟件，且提供擴展協議，便于用戶進行二次開發;可遠程監視控制多達48臺試驗箱。
●可替用戶設計自己特色的控制界面及功能，滿足用戶需求。

標準配置Standard configuration
●鏡面不銹鋼內膽和噴塑ETOMA標準色外殼
●冷卻風機過熱保護
●配備兩路氮?dú)廨斎肓髁坑?jì)、電磁閥、減壓閥
●可調式超溫保護裝置(超溫保護方式1)
●配備一路空氣輸入流量計、電磁閥、減壓閥
●空氣調節通道超溫保護(超溫保護方式2)
●配備壓差表1套
●控制器設定超溫報警 (超溫保護方式3)
●2套最大承重為45KG的擱板擱條
●循環風機過熱保護
●1套可調節高度的移動腳輪
●總電源相序及缺相保護
●帶自診斷功能報警器發現并幫助解決故障
●接地、漏電保護
●試樣電源控制端子
●超載及短路保護
●配備三色閃爍信號燈，指明工作狀態
●聲光報警提示功能
●箱體內外壓力調節閥
●控制器鎖屏功能(有效防止誤操作)
●氮?dú)鈮毫z測裝置
●獨立風循環冷卻裝置

選購件 Optional

●溫度、氧氣濃度記錄儀(圖1)
●干燥過濾器
●遠程控制及數據傳輸用通訊界面和配置軟件(圖2)
●專用承重型樣品架及承重底板
●氧氣濃度分析儀(圖3)
●循環風機調速器
●金屬過濾器
●非標定制產品滿足特殊需求

技術規格

型號	WBE-YYGW91L-200		WBE-YYGW216L-200		WBE-YYGW512L-200		WBE-YYGW1000L-200
	WBE-YYGW91L-300		WBE-YYGW216L-300		WBE-YYGW512L-300		WBE-YYGW1000L-300
溫度范圍	200: (環境溫度+20)℃~200℃
	300: (環境溫度+20)℃~300℃
升降溫時間(空載）	YYGW91L-200	YYGW216L-200	YYGW512L-200	YYGW1000L-200	YYGW91L-300	YYGW216L-300	YYGW512L-300	YYGW1000L-300
	200: (環境溫度+20)℃→200℃				200: (環境溫度+20)℃→300℃
	≤40min		≤60min		≤60min		≤70min
箱內殘等氧氣濃度≤100ppm耗高純度惰性氣體(如:N2)流量	≤20L/min(≤50min降到）		≤50L/min(≤50min降到）		≤100L/min(≤50min降到）		≤200L/min(≤50min降到）
	≤7L/min（濃度保持）		≤15L/min（濃度保持）		≤30L/min（濃度保持）		≤60L/min（濃度保持）
內容積（L)	91L		216L		512L		1000L
內箱尺寸	W450H450D450		W600H600D600		W800H800D800		W1000H1000D1000
調溫方式	強制熱風循環,配備特殊的冷卻系統，進行快速冷部，提高生產效率。
使用環境溫度	0-40℃
外箱材質	雙面鍍鋅鋼板，表面噴塑處理(ETOMA標準色)
內箱材質	鏡面不銹鋼板SUS304
絕熱保溫層	玻璃纖維
加熱器	鐐鉻合金電熱絲式和加熱器
扇葉	不銹SUS3D4,自帶導風圈式
箱門密封帶	耐高溫?zé)o硅密封帶
制器顯示屏	7.0”800*600點陣，TFT真彩 LCD觸摸屏
運行方式	程序運轉，定值運轉
設定顯示范圍	0-40℃
顯示分辨率	溫度: 0.1℃，時間: 0.1min
操作界面	觸摸式輸入界面
程序功能	30個程序，每個程序50段，可設20個循環(每個循環步99999次路循環)，程序可鏈接
控制方式	PID
輸入	K型熱電偶
附屬功能	輸入斷線檢測功能、上限起溫保護功能、故障報警及原因、處理提示功能;斷電保護功能:定時功能(自動啟動及自動停止運行)
重量(KG)	120		160		280		460
功率（KW)	2.0		2.7		5.0		6.5
	2.7		3.8		6.5		9.5
標準配置	樣品架2套:腳輪4個(活動腳輪2個，固定腳輪2個) ;試樣電源控制端子1個;
	保險絲2個:氧氣濃度分析儀1套:流量計3個;減壓閥2個:箱內壓差表1個:箱內風速調速器1個;
選購件	急停開關:集中監控軟件:加重型樣品架及支架;溫度、濃度記錄儀;累時器;
安全裝置	電源用源電斷路器、超溫保護設定器、通道超溫保護器、風機過熱報警、風機過流報警、進氣氮?dú)鈮毫Φ蛨?bào)警、
	開門報警、超溫報警、氧氣濃度分析儀故障報警;故障解釋詳細，具體，并提供處理措施供參考。
