電磁式振動試驗臺在實驗室條件下模擬振動環境，測試各種振動試驗應用領域中的沖擊強度和可靠性。在實驗室借助振動試驗機系統可以模擬再現正弦、隨機、諧振搜尋與駐留、典型沖擊和道路仿真等模式。對于? 產品的質量保證、新品研發都是必不可少的。
在線咨詢
全國服務咨詢熱線：400-8353-568

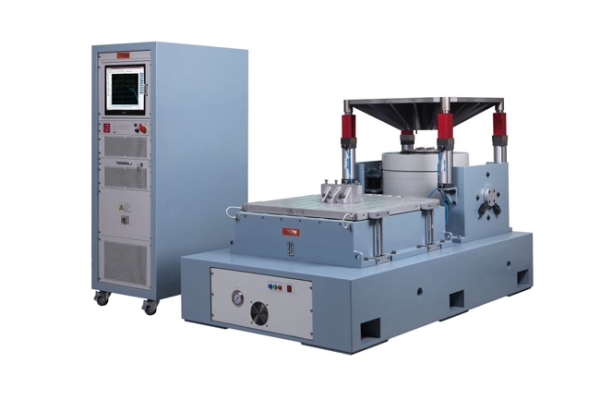

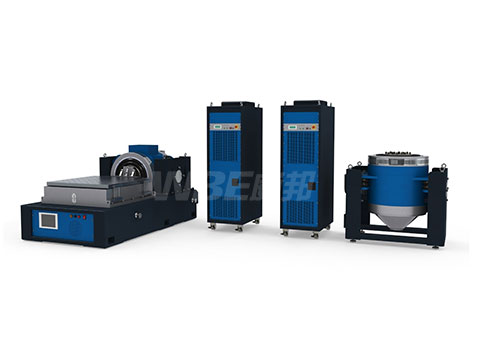

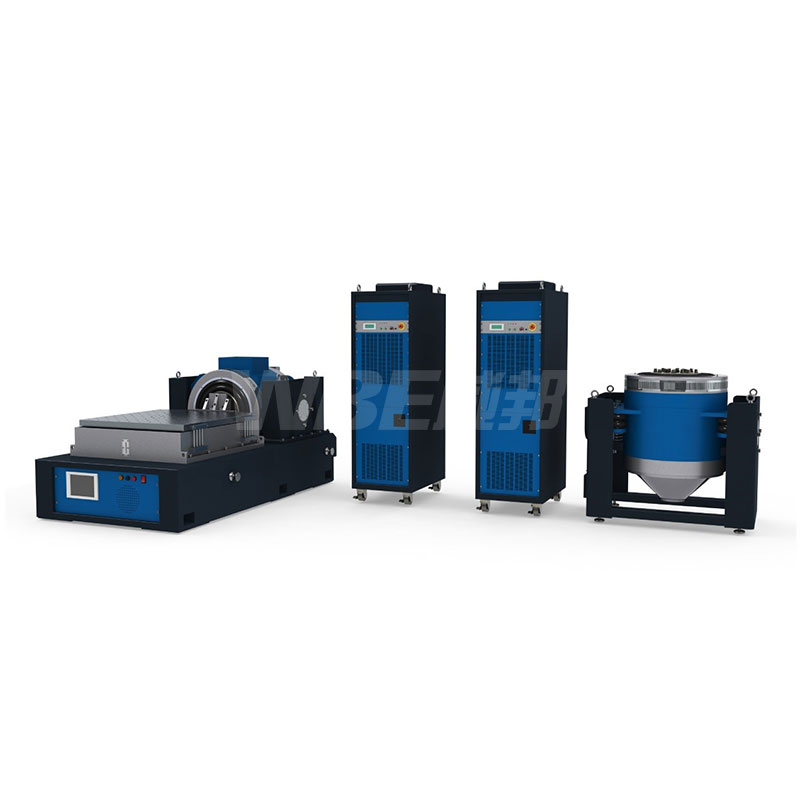

WBE威邦電磁式振動試驗臺：供各類產品完成正弦振動試驗、隨機振動試驗以及部分經典沖擊（半正弦波、后峰鋸齒波、梯形波）試驗和沖擊響應譜試驗，系統能滿足相關試驗指標的要求。
1. 堅強之懸掛系統與直線運動導向，承載能力強，導向性能好，穩定度高
2. 中心負載氣囊靜剛度大，動剛度小，承載能力強，振幅變化時表現絕佳
3. 高效率D Class功率轉換，3-Sigma峰值 電流，提供最優化的功率消耗和最小的諧波失真
4. 快速自檢診斷及連鎖保護，安全可靠度高
5. 氣囊隔離減震裝置使振動臺無需專用地基，完美再現振動波形及減少振動傳輸
6. 提供水平及垂直擴展平臺之不同運用
7. 控制器的選用搭配提供最簡易操控
1.鎂合金骨架，剛度大，質量輕，一階諧振頻率高，原始臺面尺寸大
2.10#鑄鋼磁殼，臺體采用雙磁路結構，結構緊湊合理，磁場強度強，臺體體積小，漏磁小。
3.耳軸隔振不需專用地基開關功放效率高
4.水平滑臺采用直線軸承導向，抗顛覆能力強，無油源無污染，噪音小
5.數字式振動控制儀功能齊全，具有正弦振動，隨機振動，正弦加隨機，寬帶加窄帶，經典式脈沖沖擊和沖擊響應譜試驗功能
6.臺體翻轉機構，結構簡單，操作方便，定位準確
一，選型要素：
1.被測試品的重量（包含輔助安裝的夾具） 2.被測試品的外形尺寸 3.試驗條件（加速度、頻率、位移等）
二，技術參數：
|
型號 |
WBE-ZD3KN |
WBE-ZD6KN |
WBE-ZD10KN |
WBE-ZD20KN |
WBE-ZD30KN |
WBE-ZD50KN |
WBE-ZD100KN |
|
正弦推力Kgf |
300 |
600 |
1000 |
2200 |
3000 |
5000 |
10000 |
|
隨機推力Kgf |
300 |
600 |
1000 |
2200 |
3000 |
5000 |
10000 |
|
沖擊推力Kgf |
600 |
1200 |
2000 |
4400 |
6000 |
10000 |
20000 |
|
最大載荷Kg |
120 |
180 |
240 |
300 |
400 |
500 |
1000 |
|
頻率范圍Hz |
5-4000 |
5-3500 |
5-3000 |
5-3000/2800 |
5-3000/2800 |
5-2800/2500 |
5-2800/2500 |
|
最大位移mmP-P |
25.4 |
51 |
51/76 |
51/76 |
51/63/76/90 |
51/63/76/90 |
51/63/76/90 |
|
最大速度m/s |
2 |
2 |
2 |
2 |
2/1.8 |
2/1.8 |
2/1.8 |
|
最大加速度g |
100 |
100 |
100/80 |
100/85 |
100/85 |
100/80 |
100/80 |
|
活動系統等效質量kg |
3 |
6 |
10/13 |
22/25 |
30/35 |
50/60 |
50/60 |
|
原始臺面尺寸mm |
150 |
230 |
235/240 |
335/340 |
340/440 |
445 |
445 |
|
垂直臺體部分重量Kg |
600 |
860 |
1000 |
1700 |
2500 |
4500 |
4500 |
|
功放輸出功率KVA |
4 |
6 |
12 |
20 |
30 |
50 |
50 |
|
功放重量Kg |
330 |
380 |
400 |
460 |
460 |
560 |
560 |
|
垂直擴展臺面 mm |
400X400,500X500,600X600,700X700,800X800,1000X1000,1200X1200等，以及φ400，φ500，φ600，φ800，φ1000等可定制，鋁合金、鎂合金材質 |
||||||
|
水平滑臺 mm |
400X400,500X500,600X600,700X700,800X800,1000X1000,1200X1200等可定制，V型導軌，T型導軌，直線導軌，油浮滑臺供選擇 |
||||||
|
振動控制儀 |
2-8通道，正弦振動、寬帶隨機振動、經典沖擊、諧波駐留、寬帶加窄帶隨機、寬帶隨機加正弦掃描、振動分析等 |
||||||
|
電 源 及 消 耗 功 率（KVA） |
三相五線制AC 380V 4.5KVA |
三相五線制AC 380V 7KVA |
三相五線制AC 380V 12KVA |
三相五線制AC 380V 18KVA |
三相五線制AC 380V 20KVA |
三相五線制AC 380V 24KVA |
三相五線制AC 380V 32KVA |
|
滿足標準 |
GB2423、JJG948、GJB150、GJB360 |
||||||
|
工作環境 |
溫度0～40℃，濕度≤80%（不結露），風冷 |
||||||
