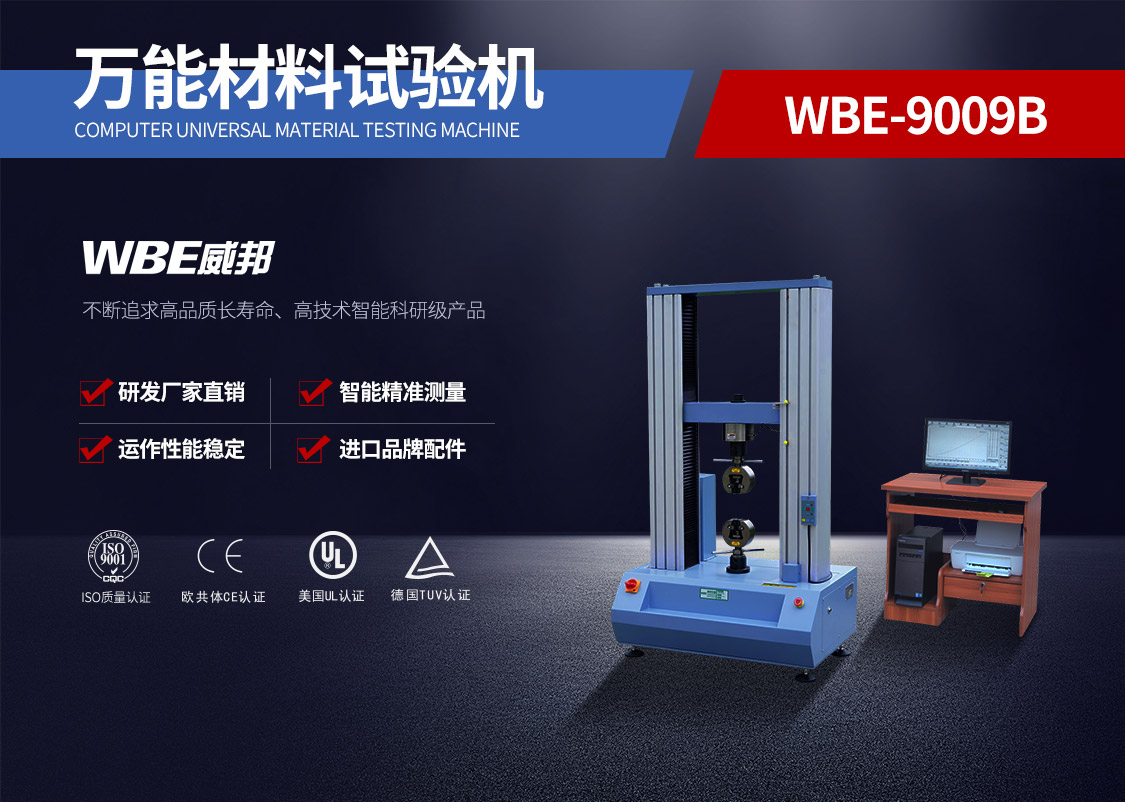

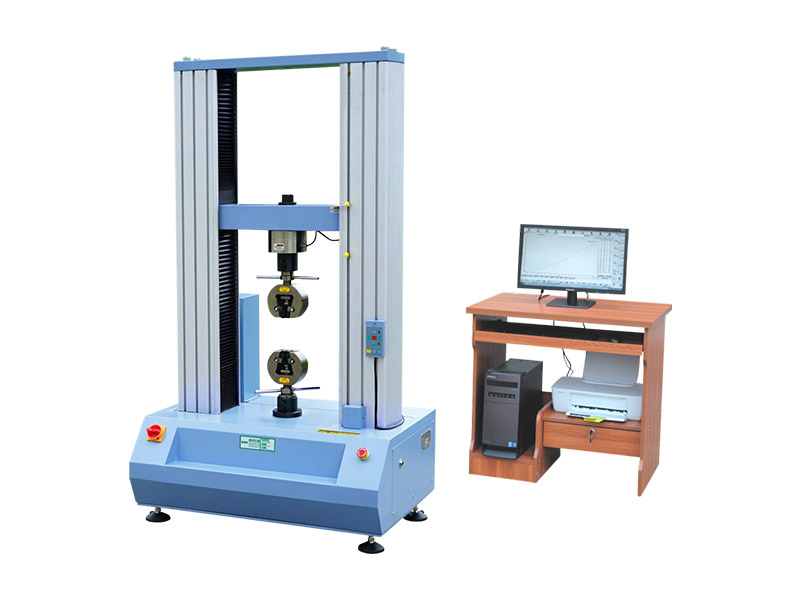

WBE-9009B 電子萬能材料試驗機

產品規格 : 100KN

該機廣泛應用于金屬、金屬棒材、金屬管材、金屬板材和金屬異型材及復合材料的力學性能試驗，配合專用夾具亦適用于各種成品拉伸、壓縮、 剝離、剪切、撕裂、彎曲（折）、金屬焊接強度、鉚合強度試驗?？纱蛴《囗?xiàng)數據，可根據不同數據做出圖形輸出比較，控制精度高，操作簡便；采用模塊化設計，各種附屬配件品種齊全，搭配靈活。還可以實現恒應力、恒應變、蠕變、松弛、軸向、徑向等多閉循環試驗?？筛鶕?jù)GB、JIS、ASTM、DIN等標準自動求出抗拉強度、屈服強度、延伸率、定伸長應力（任意百分比）、定應力伸長（任意百分比）、彈性模量、斷裂伸長率、剝離強度、彎曲彈性模量、扯斷強度、粘合強度、剪切強度等參數。

在線咨詢

全國服務咨詢熱線：400-8353-568

產品詳情

產品特點 技術參數

技術規格實力優勢

威邦實力

相關產品

產品詳情

拉力試驗機WBE-9009-100KN_01

拉力試驗機9009-100KN_02

拉力試驗機9009-100KN_03

產品特點

1 . 采用高精度位移、速度、荷重全閉環控制軟件

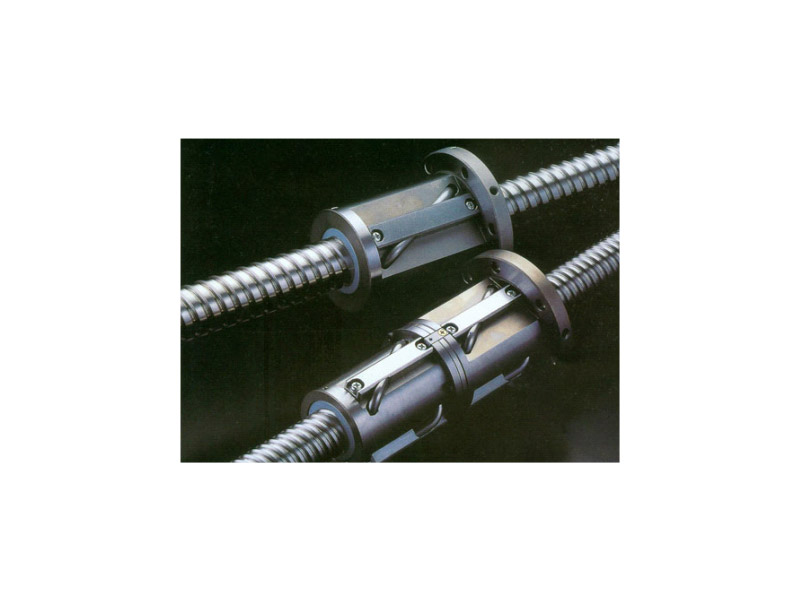

2．傳動：采用高精度滾珠螺桿傳動，高效率，高剛性，變形小，低噪聲。

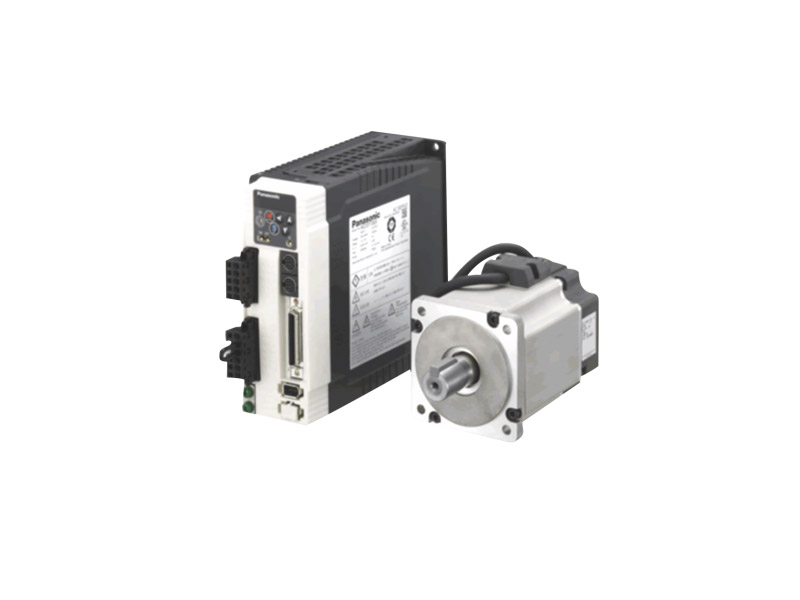

3．驅動：采用日本松下伺服馬達驅動，提供穩定，寬幅可調的轉速驅動，高轉速，低振動，高速定位。

4．橫檔材質：采用45#模具鋼經研磨加工而成，平行誤差≤0.5mm，高剛性；

5．導向：采用南埋韓原產之鉻鋼桿四柱導向,耐磨同軸性極佳；

6．位移測量：采用日本LINE高脈沖（2500r/p）光電編碼器測量位移，高達：0.001mm；

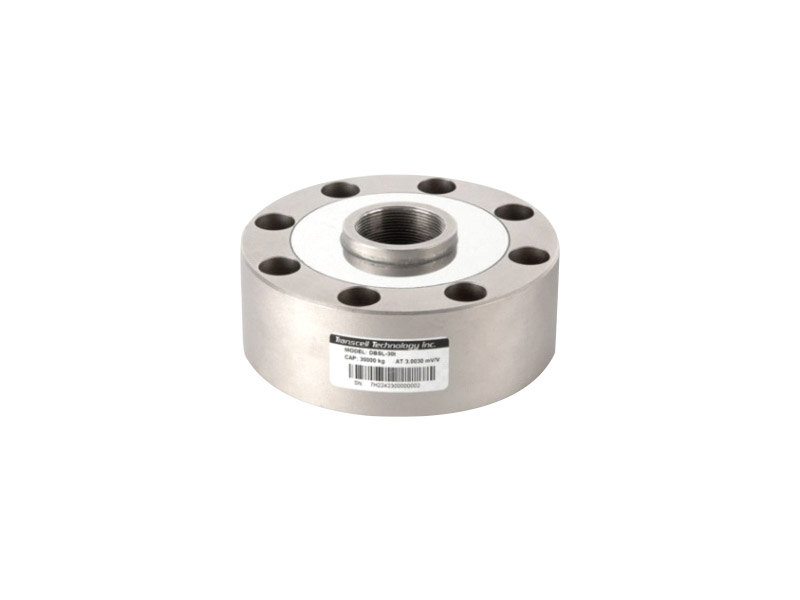

7．力值測量：采用美國TRANSCELL精密拉壓防爆型荷重元，精度：0.03%F.S

8、控制板：采用自主研發之32位ARM芯片進行測控，優于行界16位DSP處理技術，高分辯率：1/500000

9．軟件功能強大：可以滿足不同材料的試驗，可以同時執行不同的標準，包括國外標準（有多種標準的數據處理功能），單位：N、kN、g、kgf、Ib、cN可以相互轉換。完全按試驗標準設計的試驗軟件功能強大。試驗曲線可以放大，能清楚的看出數據采集的多少、快慢，曲線的平滑程度，也就能反映出硬件和軟件的整體處理能力。

10．試驗報告和曲線：曲線精準，試驗報告可以編輯，試驗曲線細密程度高，表明試驗采樣頻率快，與同行比較較為明顯。

技術規格

型號		WBE-9009系列 100KN
		WBE-9009B		WBE-9009A
容量選擇		1、2、3、5、10、20、30、50、100kN 標配一個量程可選配三個量程
精度等級		B機型0.5級 / A機型1級
載荷參數	試驗力測量范圍	0.2%～100%FS（滿量程）
	試驗力示值誤差	B機型示值的±0.5%以?xún)?nèi) / A機型示值的±1%以?xún)?nèi)
	試驗力分辨率	B機型最大試驗力的500000 / A機型最大試驗力的200000，全程不分檔，且全程分辨率不變
位移參數	位移示值誤差	B機型示值的±0.2%以?xún)?nèi) / A機型示值的±0.5%以?xún)?nèi)
	位移分辨力	B機型 0.015μm / A機型 0.1μm
控制參數	應力控制速率范圍	B機型0.005～5%FS/s / A機型0.05～5%FS/s
	應力控制速率精度	B機型速率＜0.05%FS/s時，為設定值的±1%以?xún)?nèi)，速率≥0.05%FS/s時，為設定值的±0.5%以?xún)?nèi)； A機型速率＜0.1%FS/s時，為設定值的±2%以?xún)?nèi)，速率≥0.1%FS/s時，為設定值的±0.5%以?xún)?nèi)；
	應變控制速率范圍	B機型0.005～5%FS/s / A機型0.05～5%FS/s
	應變控制速率精度	B機型速率＜0.05%FS/s時，為設定值的±1%以?xún)?nèi)，速率≥0.05%FS/s時，為設定值的±0.5%以?xún)?nèi)； A機型速率＜0.1%FS/s時，為設定值的±2%以?xún)?nèi)，速率≥0.1%FS/s時，為設定值的±0.5%以?xún)?nèi)；
	位移控制速率范圍	0.001～500mm/min或商定	0.001～300mm/min或商定		0.001～300mm/min或商定
	位移控制速率精度	B機型為設定值的±0.2%以?xún)?nèi) / A機型為設定值的±0.5%以?xún)?nèi)
	力控速率相對誤差	B機型設定值的+1%以?xún)?nèi) / A機型設定值的+2%以?xún)?nèi)
	恒應力、恒應變、恒位移控制范圍	B機型0.5%～100%FS / A機型1%～100%FS
	恒應力、恒應形、恒位移控制精度	B機型設定值≥10%FS時，為設定值的±1%以?xún)?nèi)，設定值≥10%FS時，為設定值的±0.1%以?xún)?nèi) A機型設定值≥10%FS時，為設定值的±2%以?xún)?nèi)，設定值≥10%FS時，為設定值的±0.5%以?xún)?nèi)
主機 參數	外形尺寸（長寬高）	約1085×800×1855mm
	不含夾具試驗空間	1000mm(或商定)
	有效試驗寬度	550mm(或商定)
	電源	220V(100KN) 50Hz，±10%
	功率	2.1KW(100KN)
	主機重量	約600KG(100KN)
